Nginx的扩展-OpenRestry

soulballad约 3771 字大约 13 分钟

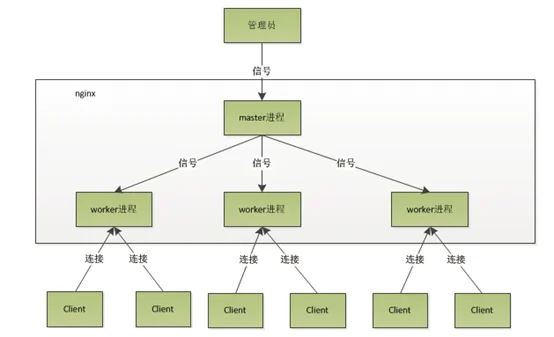

1. Nginx 进程模型

多进程+多路复用

master 进程、 worker 进程

root/nginx	7473	1	0 20:09	?	00:00:00 nginx:	master process .
nobody	7474	7473	0 20:09	?	00:00:00 nginx:	worker process

worker_processes 1 cpu 总核心数

epoll . select ....

#user nobody; 用户

worker_processes 1; 工作进程数

#error_log logs/error.log;
#error_log logs/error.log notice;
#error_log logs/error.log info;

#pid logs/nginx.pid;

events {
    use epoll ; io 模型
    worker_connections 1024； 理论上 processes\* connections
}

2. Nginx 的高可用方案

Nginx 作为反向代理服务器，所有的流量都会经过 Nginx，所以 Nginx 本身的可靠性是我们首先要考虑的问题

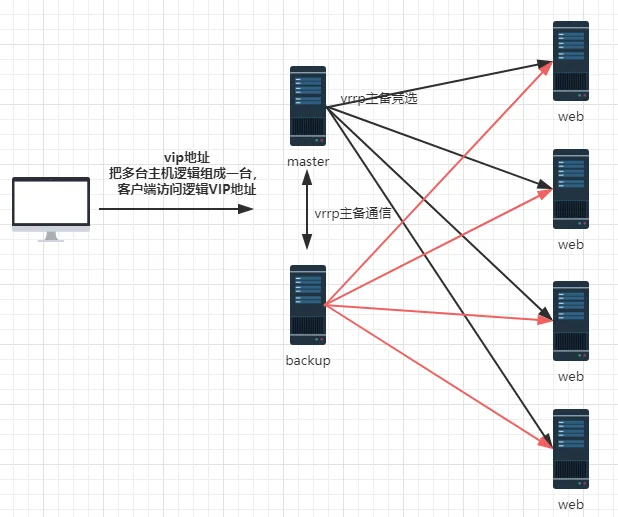

2.1 keepalived方案

Keepalived 是 Linux 下一个轻量级别的高可用解决方案，Keepalived 软件起初是专为 LVS 负载均衡软件设计的，用来管理并监控 LVS 集群系统中各个服务节点的状态，后来又加入了可以实现高可用的 VRRP 功能。因此，Keepalived 除了能够管理 LVS 软件外，还可以作为其他服务（例如：Nginx、Haproxy、MySQL 等）的高可用解决方案软件

Keepalived 软件主要是通过 VRRP 协议实现高可用功能的。VRRP 是 Virtual Router RedundancyProtocol(虚拟路由器冗余协议）的缩写，VRRP 出现的目的就是为了解决静态路由单点故障问题的，它能够保证当个别节点宕机时，整个网络可以不间断地运行;(简单来说，vrrp 就是把两台或多态路由器设备虚拟成一个设备，实现主备高可用)

所以，Keepalived 一方面具有配置管理 LVS 的功能，同时还具有对 LVS 下面节点进行健康检查的功能，另一方面也可实现系统网络服务的高可用功能

LVS 是 Linux Virtual Server 的缩写，也就是 Linux 虚拟服务器，在 linux2.4 内核以后，已经完全内置了 LVS 的各个功能模块。

它是工作在四层的负载均衡，类似于 Haproxy, 主要用于实现对服务器集群的负载均衡。

关于四层负载，我们知道 osi 网络层次模型的 7 层模模型（应用层、表示层、会话层、传输层、网络层、数据链路层、物理层）；四层负载就是基于传输层，也就是ip+端口的负载；而七层负载就是需要基于 URL 等应用层的信息来做负载，同时还有二层负载（基于 MAC）、三层负载（IP）；

常见的四层负载有：LVS、F5；七层负载有:Nginx、HAproxy; 在软件层面 Nginx/LVS/HAProxy 是使用得比较广泛的三种负载均衡软件

对于中小型的 Web 应用，可以使用 Nginx、大型网站或者重要的服务并且服务比较多的时候，可以考虑使用 LVS

轻量级的高可用解决方案

LVS 四层负载均衡软件（Linux virtual server）监控 lvs 集群系统中的各个服务节点的状态VRRP 协议（虚拟路由冗余协议）

linux2.4 以后，是内置在 linux 内核中的

lvs(四层) -HAproxy 七层

lvs(四层) -Nginx(七层)

2.2 keepalived实践

下载 keepalived 的安装包
tar -zxvf keepalived-2.0.7.tar.gz
在/data/program/目录下创建一个 keepalived 的文件
cd 到 keepalived-2.0.7 目录下，执行./configure -- prefix=/data/program/keepalived --sysconf=/etc
如果缺少依赖库，则yum install gcc; yum install openssl-devel ; yum install libnl libnl-devel
编译安装 make && make install
进入安装后的路径cd /data/program/keepalived, 创建软连接: ln -s sbin/keepalived /sbin
cp /data/program/keepalived-2.0.7/keepalived/etc/init.d/keepalived /etc/init.d
chkconfig --add keepalived
chkconfig keepalived on
service keepalived start

2.3 keepalived 的配置

2.3.1 master

# ! Configuration File for keepalived
global_defs {
    router_id LVS_DEVEL # 运行 keepalived 服务器的标识，在一个网络内应该是唯一的
}

vrrp_instance VI_1 { #vrrp 实例定义部分

    state MASTER #设置 lvs 的状态，MASTER 和 BACKUP 两种，必须大写
    interface ens33 #设置对外服务的接口
    virtual_router_id 51 #设置虚拟路由标示，这个标示是一个数字，同一个 vr rp 实例使用唯一标示

    priority 100 #定义优先级，数字越大优先级越高，在一个vrrp-instance 下， master 的优先级必须大于 backup
    advert_int 1 #设定 master 与backup 负载均衡器之间同步检查的时间间隔，单位是秒

    authentication { #设置验证类型和密码auth_type PASS
        auth_pass 1111 #验证密码，同一个 vrrp_instance 下MASTER 和 BACKU P 密码必须相同
    }

    virtual_ipaddress { #设置虚拟ip 地址，可以设置多个，每行一个
        192.168.11.100
    }
}

virtual_server 192.168.11.100 80 { #设置虚拟服务器，需要指定虚拟 ip 和服务端口

    delay_loop 6 #健康检查时间间隔lb_algo rr #负载均衡调度算法lb_kind NAT #负载均衡转发规则
    persistence_timeout 50 #设置会话保持时间protocol TCP #指定转发协议类型，有TCP 和 UDP 两种
    real_server 192.168.11.160 80 { #配置服务器节点 1，需要指定 real serve r 的真实IP 地址和端口
        weight 1 #设置权重，数字越大权重越高

        TCP_CHECK { #realserver 的状态监测设置部分单位秒
            connect_timeout 3 #超时时间
            delay_before_retry 3 #重试间隔connect_port 80 #监测端口
        }
    }
}

2.3.2 backup

# ! Configuration File for keepalived

global_defs {
    router_id LVS_DEVEL
}

vrrp_instance VI_1 {
    state BACKUP interface ens33 virtual_router_id 51
    priority 50
    advert_int 1 authentication {
        auth_type PASS auth_pass 1111
    }

    virtual_ipaddress {
        192.168.11.100
    }
}

virtual_server 192.168.11.100 80 {

    delay_loop 6 lb_algo rr lb_kind NAT
    persistence_timeout 50 protocol TCP
    real_server 192.168.11.161 80 {

        weight 1 TCP_CHECK {
            connect_timeout 3
            delay_before_retry 3
            connect_port 80
        }
    }
}

2.3.3 keepalived 日志文件配置

首先看一下 /etc/sysconfig/keepalived 文件vi /etc/sysconfig/keepalived KEEPALIVED_OPTIONS="-D -d -S 0"
“-D” 就是输出日志的选项
这里的“-S 0”表示 local0.* 具体的还需要看一下/etc/syslog.conf 文件
在/etc/rsyslog.conf 里添加:local0.* /var/log/keepalived.log
重新启动 keepalived 和 rsyslog 服务：

service rsyslog restart service keepalived restart

2.4 通过脚本实现动态切换

在 master 和 slave 节点的 /data/program/nginx/sbin/nginx-ha-check.sh 目录下增加一个脚本

##! /bin/sh 是指此脚本使用/bin/sh 来执行
# –no-headers 不打印头文件
# Wc –l 统计行数

#!bin/sh

A=`ps -C nginx --no-header |wc -l`
if [ $A -eq 0 ] then
    echo 'nginx server is died'
    service keepalived stop
fi

修改 keepalived.conf 文件，增加如下配置
track_script: #执行监控的服务。
chknginxservice #
引用 VRRP 脚本，即在 vrrp_script 部分指定的名字。定期运行它们来改变优先级，并最终引发主备切换。

3. Openresty

OpenResty 是一个通过Lua 扩展 Nginx 实现的可伸缩的 Web 平台，内部集成了大量精良的Lua 库、第三方模块以及大多数的依赖项。用于方便地搭建能够处理超高并发、扩展性极高的动态 Web 应用、Web 服务和动态网关。

3.1 安装

下载安装包
https://openresty.org/cn/download.html

安装软件包

tar -zxvf openresty-1.13.6.2.tar.gz cd openrestry-1.13.6.2
./configure [默认会安装在/usr/local/openresty 目录] --prefix= 指定路径
make && make install

可能存在的错误，第三方依赖库没有安装的情况下会报错
```
yum install readline-devel / pcre-devel /openssl-devel
```
安装过程和 Nginx 是一样的，因为他是基于 Nginx 做的扩展

3.2 HelloWorld

开始第一个程序，HelloWorld

cd /data/program/openresty/nginx/conf

location / {
    default_type text/html; content_by_lua_block {
        ngx.say("helloworld");
    }
}

在 sbin 目录下执行.nginx 命令就可以运行，看到helloworld

3.3 建立工作空间

3.3.1 创建目录

或者为了不影响默认的安装目录，我们可以创建一个独立的空间来练习，先到在安装目录下创建 demo 目录,安装目录为/data/program/openresty/demo

mkdir demo

然后在 demo 目录下创建两个子目录，一个是 logs 、一个是conf

3.3.2 创建配置文件

worker_processes 1; error_log logs/error.log; events {
    worker_connections 1024;
}

http {
    server {
        listen 8888; location / {
            default_type text/html;
            content_by_lua_block {
                ngx.say("Hello world")
            }
        }
    }
}

执行：./nginx -p /data/program/openresty/demo 【-p 主要是指明 nginx 启动时的配置目录】

3.4 总结

我们刚刚通过一个 helloworld 的简单案例来演示了 nginx+lua 的功能，其中用到了 ngx.say 这个表达式，通过在 contentbyluablock 这个片段中进行访问；这个表达式属于 ngxlua 模块提供的 api，用于向客户端输出一个内容。

4. 库文件使用

通过上面的案例，我们基本上对 openresty 有了一个更深的认识，其中我们用到了自定义的 lua 模块。实际上 openresty 提供了很丰富的模块。让我们在实现某些场景的时候更加方便。可以在 /openresty/lualib 目录下看到；比如在 resty 目录下可以看到 redis.lua、mysql.lua 这样的操作 redis 和操作数据库的模块。

4.1 使用 redis 模块连接 redis

worker_processes 1;

error_log logs/error.log;
events {
    worker_connections 1024;
}

http {

    lua_package_path '$prefix/lualib/?.lua;;'; ## 添加”;;”表示默认路径下的 l ualib
    lua_package_cpath '$prefix/lualib/?.so;;';

    server {
        location /demo {
            content_by_lua_block {
                local redisModule=require "resty.redis";
                local redis=redisModule:new(); ## lua 的对象实例

                redis:set_timeout(1000);
                ngx.say("=======begin connect redis server");

                local ok,err = redis:connect("127.0.0.1",6379); #连接 redis

                if not ok then
                    ngx.say("==========connection redis failed, error message:",err);
                end

                ngx.say("======begin set key and value");
                ok,err=redis:set("hello","world");

                if not ok then
                    ngx.say("set value failed");
                    return;
                end

                ngx.say("===========set value result:",ok);
                redis:close();
            }
        }
    }
}

4.2 演示效果

到 nginx 路径下执行./nginx -p /data/program/openresty/redisdemo 在浏览器中输入：http://192.168.11.160/demo 即可看到输出内容并且连接到 redis 服务器上以后，可以看到 redis 上的结果

redis 的所有命令操作，在 lua 中都有提供相应的操作.比如redis:get(“key”)、redis:set()等

5. 网关

通过扩展以后的，在实际过程中应该怎么去应用呢？一般的使用场景：网关、web 防火墙、缓存服务器（对响应内容进行缓存，减少到达后端的请求，来提升性能），接下来重点讲讲网关的概念以及如何通过 Openresty 实现网关开发

5.1 网关的概念

从一个房间到另一个房间，必须必须要经过一扇门，同样，从一个网络向另一个网络发送信息，必须经过一道“关口”，这道关口就是网关。顾名思义，网关(Gateway) 就是一个网络连接到另一个网络的“关口”。

那什么是 api 网关呢？

在微服务流行起来之前，api 网关就一直存在，最主要的应用场景就是开放平台，也就是 open api; 这种场景大家接触的一定比较多，比如阿里的开放平台；当微服务流行起来以后，api 网关就成了上层应用集成的标配组件

5.2 为什么需要网关？

5.2.1 对微服务组件地址进行统一抽象

API 网关意味着你要把 API 网关放到你的微服务的最前端，并且要让 API 网关变成由应用所发起的每个请求的入口。这样就可以简化客户端实现和微服务应用程序之间的沟通方式

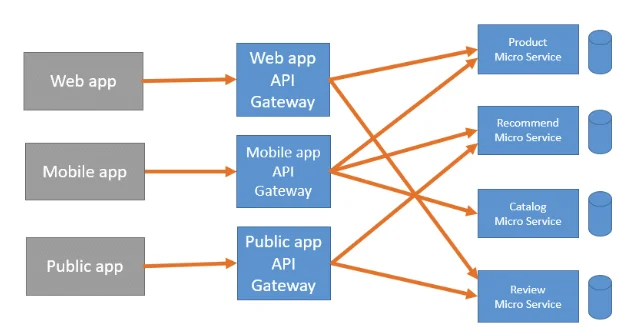

5.2.2 Backends for frontends

当服务越来越多以后，我们需要考虑一个问题，就是对某些服务进行安全校验以及用户身份校验。甚至包括对流量进行控制。我们会对需要做流控、需要做身份认证的服务单独提供认证功能，但是服务越来越多以后，会发现很多组件的校验是重复的。这些东西很明显不是每个微服务组件需要去关心的事情。微服务组件只需要负责接收请求以及返回响应即可。可以把身份认证、流控都放在 API 网关层进行控制

5.2.3 灰度发布

在单一架构中，随着代码量和业务量不断扩大，版本迭代会逐步变成一个很困难的事情，哪怕是一点小的修改，都必须要对整个应用重新部署。但是在微服务中，各个模块是是一个独立运行的组件，版本迭代会很方便，影响面很小。

同时，为服务化的组件节点，对于我们去实现灰度发布（金丝雀发布：将一部分流量引导到新的版本）来说，也会变的很简单；

所以通过 API 网关，可以对指定调用的微服务版本，通过版本来隔离。如下图所示

6. OpenResty 实现 API 网关限流及登录授权

6.1 OpenResty 为什么能做网关？

前面我们了解到了网关的作用，通过网关，可以对 api 访问的前置操作进行统一的管理，比如鉴权、限流、负载均衡、日志收集、请求分片等。所以 API 网关的核心是所有客户端对接后端服务之前，都需要统一接入网关，通过网关层将所有非业务功能进行处理。

OpenResty 为什么能实现网关呢？ OpenResty 有一个非常重要的因素是，对于每一个请求，Openresty 会把请求分为不同阶段，从而可以让第三方模块通过挂载行为来实现不同阶段的自定义行为。而这样的机制能够让我们非常方便的设计 api 网关

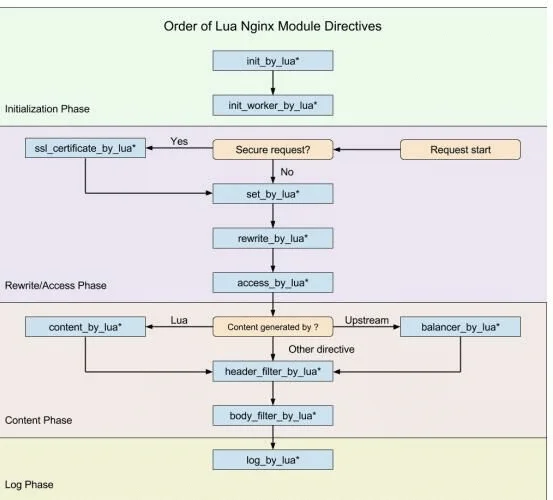

Nginx 本身在处理一个用户请求时，会按照不同的阶段进行处理，总共会分为 11 个阶段。而 openresty 的执行指令，就是在这 11 个步骤中挂载 lua 执行脚本实现扩展，我们分别看看每个指令的作用

initbylua : 当 Nginx master 进程加载 nginx 配置文件时会运行这段 lua 脚本，一般用来注册全局变量或者预加载 lua 模块

initwokerby_lua: 每个 Nginx worker 进程启动时会执行的 lua 脚本，可以用来做健康检查

setbylua:设置一个变量

rewritebylua:在 rewrite 阶段执行，为每个请求执行指定的 lua 脚本

accessbylua:为每个请求在访问阶段调用 lua 脚本

contentbylua:前面演示过，通过 lua 脚本生成 content 输出给 http 响应

balancerbylua:实现动态负载均衡，如果不是走 contentbylua，则走 proxy_pass,再通过 upstream 进行转发

headerfilterby_lua: 通过 lua 来设置 headers 或者 cookie

bodyfilterby_lua:对响应数据进行过滤

logbylua ：在 log 阶段执行的脚本，一般用来做数据统计，将请求数据传输到后端进行分析

6.2 灰度发布的实现

文件件目录， /data/program/openresty/gray [conf、logs、lua]

编写 Nginx 的配置文件 nginx.conf

worker_processes 1;
error_log logs/error.log;

events{
    worker_connections 1024;
}

http{

    lua_package_path "$prefix/lualib/?.lua;;";
    lua_package_cpath "$prefix/lualib/?.so;;";

    upstream prod {
        server 192.168.11.156:8080;
    }

    upstream pre {
        server 192.168.11.156:8081;
    }

    server {
        listen 80;
        server_name localhost;

        location /api {
            content_by_lua_file lua/gray.lua;
        }

        location @prod {
            proxy_pass http://prod;
        }

        location @pre {
            proxy_pass http://pre;
        }
    }

    server {
        listen 8080;
        location / {
            content_by_lua_block {
                ngx.say("I'm prod env");
            }
        }
    }

    server {

        listen 8081;
        location / {
            content_by_lua_block {
                ngx.say("I'm pre env");
            }
        }
    }
}

编写 gray.lua 文件

local redis=require "resty.redis";
local red=redis:new();

red:set_timeout(1000);

local ok,err=red:connect("192.168.11.156",6379);
if not ok then
    ngx.say("failed to connect redis",err);
    return;
end

local_ip=ngx.var.remote_addr;
local ip_lists=red:get("gray");

if string.find(ip_lists,local_ip) == nil then
    ngx.exec("@prod");
else
    ngx.exec("@pre");
end

local ok,err=red:close();

验证结果
1. 执行命令启动 nginx: [./nginx -p /data/program/openresty/gray]
2. 启动 redis，并设置set gray 192.168.11.160
3. 通过浏览器运行: http://192.168.11.160/api 查看运行结果
修改 redis gray 的值，讲客户端的 ip 存储到 redis 中set gray 1. 再次运行结果，即可看到访问结果已经发生了变化
