Mycat进阶
Mycat进阶
1 MySQL主从复制
1.1 主从复制的含义
在 MySQL 多服务器的架构中，至少要有一个主节点（master），跟主节点相对的，我们把它叫做从节点（slave）。主从复制，就是把主节点的数据复制到一个或者多个从节点。主服务器和从服务器可以在不同的 IP 上，通过远程连接来同步数据，这个是异步的过程。
1.2 主从复制的形式
一主一从/一主多从
多主一从
双主复制
级联复制
1.3 主从复制的用途
- 数据备份：把数据复制到不同的机器上，以免单台服务器发生故障时数据丢失。
- 读写分离：让主库负责写，从库负责读，从而提高读写的并发度。
- 高可用 HA：当节点故障时，自动转移到其他节点，提高可用性。
- 扩展：结合负载的机制，均摊所有的应用访问请求，降低单机 IO。
主从复制是怎么实现的呢？ 回顾：Redis 主从复制怎么实现的？
1.4 binlog
客户端对 MySQL 数据库进行操作的时候，包括 DDL 和 DML 语句，服务端会在日志文件中用事件的形式记录所有的操作记录，这个文件就是 binlog 文件（属于逻辑日志，跟 Redis 的 AOF 文件类似）。
基于 binlog，我们可以实现主从复制和数据恢复。
Binlog 默认是不开启的，需要在服务端手动配置。注意有一定的性能损耗。
1.4.1 binlog 配置
编辑 /etc/my.cnf
log-bin=/var/lib/mysql/mysql-bin
server-id=1
重启 MySQL 服务
service mysqld stop
service mysqld start
如果出错查看日志
vi /var/log/mysqld.log
cd /var/lib/mysql
是否开启 binlog
show variables like 'log_bin%';
1.4.2 binlog 格式
- STATEMENT：记录每一条修改数据的 SQL 语句（减少日志量，节约 IO）。
- ROW：记录哪条数据被修改了，修改成什么样子了（5.7 以后默认）。
- MIXED：结合两种方式，一般的语句用 STATEMENT，函数之类的用 ROW。
查看 binlog 格式：
show global variables like '%binlog_format%';
查看 binlog 列表
show binary logs;
查看 binlog 内容
show binlog events in 'mysql-bin.000001';
用 mysqlbinlog 工具，基于时间查看 binlog
（注意这个是 Linux 命令, 不是 SQL）
/usr/bin/mysqlbinlog --start-datetime='2019-08-22 13:30:00' --stop-datetime='2019-08-22 14:01:01' -d gupao
/var/lib/mysql/mysql-bin.000001
1.5 主从复制原理
1.5.1 主从复制配置
主库开启 binlog，设置 server-id
在主库创建具有复制权限的用户，允许从库连接
GRANT REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'repl'@'192.168.8.147' IDENTIFIED BY '123456';
FLUSH PRIVILEGES;
- 从库 /etc/my.cnf 配置，重启数据库
## id 不能重复
server-id=2
log-bin=mysql-bin
## 中继日志
relay-log=mysql-relay-bin
## 只能再该机器执行读操作(select)，不能写
read-only=1
## binlog 可被其他机器读取
log-slave-updates=1
log-slave-updates 决定了在从 binlog 读取数据时，是否记录 binlog，实现双主和级联的关键。
- 在从库执行
stop slave;
change master to master_host='192.168.8.146',master_user='repl',master_password='123456',master_log_file='mysql-bin.000001',
master_log_pos=4;
start slave;
- 查看同步状态
SHOW SLAVE STATUS \G
以下为正常：
Slave_IO_Running = yes 和 Slave_SQL_Running = yes，表示正常
1.5.2 主从复制原理
这里面涉及到几个线程：
- slave 服务器执行 start slave，开启主从复制开关， slave 服务器的 IO 线程请求从 master 服务器读取 binlog（如果该线程追赶上了主库，会进入睡眠状态）。
- master 服务器创建 Log Dump 线程，把 binlog 发送给 slave 服务器。slave 服务器把读取到的 binlog 日志内容写入中继日志 relay log（会记录位置信息，以便下次继续读取）。
- slave 服务器的 SQL 线程会实时监测 relay log 中新增的日志内容，把 relay log解析成 SQL 语句，并执行。
2 Mycat高可用

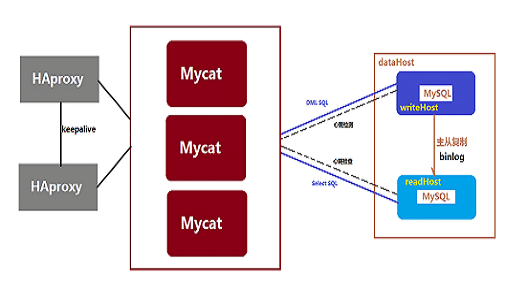

目前 Mycat 没有实现对多 Mycat 集群的支持，可以暂时使用 HAProxy 来做负载
思路：HAProxy 对 Mycat 进行负载。使用 Keepalived 来对 HAProxy 做负载，实现 VIP。
3 Mycat注解
3.1 注解的作用
当关联的数据不在同一个节点的时候，Mycat 是无法实现跨库 join 的。
举例：
如果直接在 150 插入主表数据，151 插入明细表数据，此时关联查询无法查询出来。
-- 150 节点插入
INSERT INTO `order_info` (`order_id`, `uid`, `nums`, `state`, `create_time`, `update_time`) VALUES (9, 1000003, 2673, 1, '2019-9-25 11:35:49', '2019-9-25 11:35:49');
-- 151 节点插入
INSERT INTO `order_detail` (`order_id`, `id`, `goods_id`, `price`, `is_pay`, `is_ship`, `status`) VALUES (9, 20180001, 2673, 19.99, 1, 1, 1);
在 mycat 数据库查询，直接查询没有结果。
select a.order_id,b.price from order_info a, order_detail b where a.nums = b.goods_id;
Mycat 作为一个中间件，有很多自身不支持的 SQL 语句，比如存储过程，但是这些语句在实际的数据库节点上是可以执行的。有没有办法让 Mycat 做一层透明的代理转发，直接找到目标数据节点去执行这些 SQL 语句呢？
那我们必须要有一种方式告诉 Mycat 应该在哪个节点上执行。这个就是 Mycat 的注解。我们在需要执行的 SQL 语句前面加上一段代码，帮助 Mycat 找到我们的目标节点。
3.2 注解的用法
注解的形式是 :
/*!mycat: sql=注解 SQL 语句*/注解的使用方式是 :
/*!mycat: sql=注解 SQL 语句*/ 真正执行的 SQL使用时将 = 号后的 "注解 SQL 语句" 替换为需要的 SQL 语句即可。
使用注解有一些限制，或者注意的地方：原始 SQL 注解 SQL select 如果需要确定分片，则使用能确定分片的注解，
比如/!mycat: sql=select * from users where user_id=1/
如果要在所有分片上执行则可以不加能确定分片的条件insert 使用 insert 的表作为注解 SQL，必须能确定到某个分片
原始 SQL 插入的字段必须包括分片字段
非分片表（只在某个节点上）：必须能确定到某个分片delete 使用 delete 的表作为注解 SQL update 使用 update 的表作为注解 SQL 使用注解并不额外增加 MyCat 的执行时间；从解析复杂度以及性能考虑，注解SQL 应尽量简单，因为它只是用来做路由的。
注解可以帮我们解决什么问题呢？
3.3 注解使用示例
3.3.1 创建表或存储过程
customer.id=1 全部路由到 146
-- 存储过程
/*!mycat: sql=select * from customer where id =1 */ CREATE PROCEDURE test_proc() BEGIN END ;
-- 表
/*!mycat: sql=select * from customer where id =1 */ CREATE TABLE test2(id INT);
3.3.2 特殊语句自定义分片
Mycat 本身不支持 insert select，通过注解支持
/*!mycat: sql=select * from customer where id =1 */ INSERT INTO test2(id) SELECT id FROM order_detail;
3.3.3 多表 ShareJoin
/*!mycat:catlet=io.mycat.catlets.ShareJoin */
select a.order_id,b.price from order_info a, order_detail b where a.nums = b.goods_id;
如果你在录播中看到翻车了，可以去看这篇文章：
https://gper.club/articles/7e7e7f7ff7g59gc1g68
读写分离
读写分离 : 配置 Mycat 读写分离后，默认查询都会从读节点获取数据，但是有些场景需要获取实时数据，如果从读节点获取数据可能因延时而无法实现实时，Mycat 支持通过注解 /balance/ 来强制从写节点（write host）查询数据。
/*balance*/ select a.* from customer a where a.id=6666;
3.3.4 读写分离数据库选择（1.6 版本之后）
/*!mycat: db_type=master */ select * from customer;
/*!mycat: db_type=slave */ select * from customer;
/*#mycat: db_type=master */ select * from customer;
/*#mycat: db_type=slave */ select * from customer;
注解支持的 '! ' 不被 mysql 单库兼容
注解支持的 '#' 不被 MyBatis 兼容
随着 Mycat 的开发，更多的新功能正在加入。
3.4 注解原理
Mycat 在执行 SQL 之前会先解析 SQL 语句，在获得分片信息后再到对应的物理节点上执行。如果 SQL 语句无法解析，则不能被执行。如果语句中有注解，则会先解析注解的内容获得分片信息，再把真正需要执行的 SQL 语句发送对对应的物理节点上。
所以我们在使用主机的时候，应该清楚地知道目标 SQL 应该在哪个节点上执行，注解的 SQL 也指向这个分片，这样才能使用。如果注解没有使用正确的条件，会导致原始SQL 被发送到所有的节点上执行，造成数据错误。
4 分片策略详解
Mycat 权威指南.pdf Page 116
分片的目标是将大量数据和访问请求均匀分布在多个节点上，通过这种方式提升数据服务的存储和负载能力。
4.1 Mycat 分片策略详解
总体上分为连续分片和离散分片，还有一种是连续分片和离散分片的结合，例如先范围后取模。
比如范围分片（id 或者时间）就是典型的连续分片，的数量和边界是确定的。离散分片的分区和边界是确定的，例如对 key 进行哈希运算，或者再取模。
关键词：范围查询、热点数据、扩容
连续分片
- 连续分片优点：
1）范围条件查询消耗资源少（不需要汇总数据）
2）扩容无需迁移数据（分片固定） - 连续分片缺点：
1）存在数据热点的可能性
2）并发访问能力受限于单一或少量 DataNode（访问集中）
- 连续分片优点：
离散分片
- 离散分片优点：
1）并发访问能力增强（负载到不同的节点）
2）范围条件查询性能提升（并行计算） - 离散分片缺点：
1）数据扩容比较困难，涉及到数据迁移问题
2）数据库连接消耗比较多
- 离散分片优点：
4.1.1 连续分片
范围分片（已演示）
<tableRule name="auto-sharding-long">
<rule>
<columns>id</columns>
<algorithm>rang-long</algorithm>
</rule>
</tableRule>
<function name="rang-long" class="io.mycat.route.function.AutoPartitionByLong">
<property name="mapFile">autopartition-long.txt</property>
</function>
## range start-end ,data node index
## K=1000,M=10000.
0-500M=0
500M-1000M=1
1000M-1500M=2
特点：容易出现冷热数据
按自然月分片
建表语句
CREATE TABLE `sharding_by_month` ( `create_time` timestamp NULL DEFAULT NULL ON UPDATE CURRENT_TIMESTAMP, `db_nm` varchar(20) DEFAULT NULL ) ENGINE=InnoDB DEFAULT CHARSET=utf8;逻辑表
<schema name="catmall" checkSQLschema="false" sqlMaxLimit="100"> <table name="sharding_by_month" dataNode="dn1,dn2,dn3" rule="qs-sharding-by-month" /> </schema>分片规则
<tableRule name="sharding-by-month"> <rule> <columns>create_time</columns> <algorithm>qs-partbymonth</algorithm> </rule> </tableRule>分片算法
<function name="qs-partbymonth" class="io.mycat.route.function.PartitionByMonth"> <property name="dateFormat">yyyy-MM-dd</property> <property name="sBeginDate">2019-10-01</property> <property name="sEndDate">2019-12-31</property> </function>columns 标识将要分片的表字段，字符串类型，与 dateFormat 格式一致。
- algorithm 为分片函数。
- dateFormat 为日期字符串格式。
- sBeginDate 为开始日期。
- sEndDate 为结束日期
注意：节点个数要大于月份的个数
测试语句
INSERT INTO sharding_by_month (create_time,db_nm) VALUES ('2019-10-16', database()); INSERT INTO sharding_by_month (create_time,db_nm) VALUES ('2019-10-27', database()); INSERT INTO sharding_by_month (create_time,db_nm) VALUES ('2019-11-04', database()); INSERT INTO sharding_by_month (create_time,db_nm) VALUES ('2019-11-11', database()); INSERT INTO sharding_by_month (create_time,db_nm) VALUES ('2019-12-25', database()); INSERT INTO sharding_by_month (create_time,db_nm) VALUES ('2019-12-31', database());
另外还有按天分片（可以指定多少天一个分片）、按小时分片
4.1.2 离散分片
枚举分片
将所有可能出现的值列举出来，指定分片。例如：全国 34 个省，要将不同的省的数据存放在不同的节点，可用枚举的方式。建表语句：
CREATE TABLE `sharding_by_intfile` ( `age` int(11) NOT NULL, `db_nm` varchar(20) DEFAULT NULL ) ENGINE=InnoDB DEFAULT CHARSET=utf8;逻辑表：
<table name="sharding_by_intfile" dataNode="dn$1-3" rule="qs-sharding-by-intfile" />分片规则：
<tableRule name="sharding-by-intfile"> <rule> <columns>sharding_id</columns> <algorithm>hash-int</algorithm> </rule> </tableRule>分片算法：
<function name="hash-int" class="org.opencloudb.route.function.PartitionByFileMap"> <property name="mapFile">partition-hash-int.txt</property> <property name="type">0</property> <property name="defaultNode">0</property> </function>type：默认值为 0，0 表示 Integer，非零表示 String。
PartitionByFileMap.java，通过 map 来实现。
策略文件：partition-hash-int.txt
16=0 17=1 18=2
插入数据测试：
INSERT INTO `sharding_by_intfile` (age,db_nm) VALUES (16, database()); INSERT INTO `sharding_by_intfile` (age,db_nm) VALUES (17, database()); INSERT INTO `sharding_by_intfile` (age,db_nm) VALUES (18, database());
特点：适用于枚举值固定的场景。
一致性哈希
一致性 hash 有效解决了分布式数据的扩容问题。建表语句：
CREATE TABLE `sharding_by_murmur` ( `id` int(10) DEFAULT NULL, `db_nm` varchar(20) DEFAULT NULL ) ENGINE=InnoDB DEFAULT CHARSET=utf8;逻辑表
<schema name="test" checkSQLschema="false" sqlMaxLimit="100"> <table name="sharding_by_murmurhash" primaryKey="id" dataNode="dn$1-3" rule="sharding-by-murmur" /> </schema>分片规则
<tableRule name="sharding-by-murmur"> <rule> <columns>id</columns> <algorithm>qs-murmur</algorithm> </rule> </tableRule>分片算法
<function name="qs-murmur" class="io.mycat.route.function.PartitionByMurmurHash"> <property name="seed">0</property> <property name="count">3</property> <property name="virtualBucketTimes">160</property> </function>测试语句
INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (1, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (2, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (3, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (4, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (5, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (6, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (7, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (8, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (9, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (10, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (11, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (12, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (13, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (14, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (15, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (16, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (17, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (18, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (19, database()); INSERT INTO `sharding_by_murmur` (id,db_nm) VALUES (20, database());
特点：可以一定程度减少数据的迁移。
十进制取模分片（已演示）
根据分片键进行十进制求模运算。分片规则
<tableRule name="mod-long"> <rule> <columns>sid</columns> <algorithm>mod-long</algorithm> </rule> </tableRule>分片算法
<function name="mod-long" class="io.mycat.route.function.PartitionByMod"> <!-- how many data nodes --> <property name="count">3</property> </function>
特点：分布均匀，但是迁移工作量比较大
固定分片哈希
这是先求模得到逻辑分片号，再根据逻辑分片号直接映射到物理分片的一种散列算法。建表语句：
CREATE TABLE `sharding_by_long` ( `id` int(10) DEFAULT NULL, `db_nm` varchar(20) DEFAULT NULL ) ENGINE=InnoDB DEFAULT CHARSET=utf8;逻辑表
<schema name="test" checkSQLschema="false" sqlMaxLimit="100"> <table name="sharding_by_long" dataNode="dn$1-3" rule="qs-sharding-by-long" /> </schema>分片规则
<tableRule name="qs-sharding-by-long"> <rule> <columns>id</columns> <algorithm>qs-sharding-by-long</algorithm> </rule> </tableRule>平均分成 8 片（%1024 的余数，1024=128*8）：
<function name="qs-sharding-by-long" class="io.mycat.route.function.PartitionByLong"> <property name="partitionCount">8</property> <property name="partitionLength">128</property> </function>partitionCount 为指定分片个数列表。
partitionLength 为分片范围列表。
第二个例子：
两个数组，分成不均匀的 3 个节点（%1024 的余数，1024=2*256+1*512）：<function name="qs-sharding-by-long" class="io.mycat.route.function.PartitionByLong"> <property name="partitionCount">2,1</property> <property name="partitionLength">256,512</property> </function>3 个节点，对 1024 取模余数的分布
测试语句
INSERT INTO `sharding_by_long` (id,db_nm) VALUES (222, database()); INSERT INTO `sharding_by_long` (id,db_nm) VALUES (333, database()); INSERT INTO `sharding_by_long` (id,db_nm) VALUES (666, database());
特点：在一定范围内 id 是连续分布的。
取模范围分片
逻辑表
<schema name="test" checkSQLschema="false" sqlMaxLimit="100"> <table name="sharding_by_pattern" primaryKey="id" dataNode="dn$0-10" rule="qs-sharding-by-pattern" /> </schema>建表语句
CREATE TABLE `sharding_by_pattern` ( `id` varchar(20) DEFAULT NULL, `db_nm` varchar(20) DEFAULT NULL ) ENGINE=InnoDB DEFAULT CHARSET=utf8;分片规则
<tableRule name="sharding-by-pattern"> <rule> <columns>user_id</columns> <algorithm>sharding-by-pattern</algorithm> </rule> </tableRule>分片算法
<function name="sharding-by-pattern" class=" io.mycat.route.function.PartitionByPattern"> <property name="patternValue">100</property> <property name="defaultNode">0</property> <property name="mapFile">partition-pattern.txt</property> </function>patternValue 取模基数，这里设置成 100
partition-pattern.txt，一共 3 个节点- id=19%100=19，在 dn1；
- id=222%100=22，dn2；
- id=371%100=71，dn3
## id partition range start-end ,data node index ## first host configuration 1-20=0 21-70=1 71-100=2 0-0=0测试语句
INSERT INTO `sharding_by_pattern` (id,db_nm) VALUES (19, database()); INSERT INTO `sharding_by_pattern` (id,db_nm) VALUES (222, database()); INSERT INTO `sharding_by_pattern` (id,db_nm) VALUES (371, database());
特点：可以调整节点的数据分布。
范围取模分片
建表语句
CREATE TABLE `sharding_by_rang_mod` ( `id` bigint(20) DEFAULT NULL, `db_nm` varchar(20) DEFAULT NULL ) ENGINE=InnoDB DEFAULT CHARSET=utf8;逻辑表
<schema name="test" checkSQLschema="false" sqlMaxLimit="100"> <table name="sharding_by_rang_mod" dataNode="dn$1-3" rule="qs-sharding-by-rang-mod" /> </schema>分片规则
<tableRule name="qs-sharding-by-rang-mod"> <rule> <columns>id</columns> <algorithm>qs-rang-mod</algorithm> </rule> </tableRule>分片算法
<function name="qs-rang-mod" class="io.mycat.route.function.PartitionByRangeMod"> <property name="mapFile">partition-range-mod.txt</property> </function>partition-range-mod.txt
## range start-end ,data node group size 0-20000=1 20001-40000=2解读：先范围后取模。Id 在 20000 以内的，全部分布到 dn1。Id 在 20001-40000 的，%2 分布到 dn2,dn3。
插入数据：
INSERT INTO `sharding_by_rang_mod` (id,db_nm) VALUES (666, database()); INSERT INTO `sharding_by_rang_mod` (id,db_nm) VALUES (6667, database()); INSERT INTO `sharding_by_rang_mod` (id,db_nm) VALUES (16666, database()); INSERT INTO `sharding_by_rang_mod` (id,db_nm) VALUES (21111, database()); INSERT INTO `sharding_by_rang_mod` (id,db_nm) VALUES (22222, database()); INSERT INTO `sharding_by_rang_mod` (id,db_nm) VALUES (23333, database()); INSERT INTO `sharding_by_rang_mod` (id,db_nm) VALUES (24444, database());
特点：扩容的时候旧数据无需迁移
其他分片规则
- 应用指定分片 PartitionDirectBySubString
- 日期范围哈希 PartitionByRangeDateHash
- 冷热数据分片 PartitionByHotDate
- 也可以自定义分片规则：extends AbstractPartitionAlgorithm implements RuleAlgorithm。
4.1.3 切分规则的选择
步骤：
找到需要切分的大表，和关联的表
确定分片字段（尽量使用主键），一般用最频繁使用的查询条件
考虑单个分片的存储容量和请求. 数据增长（业务特性）. 扩容和数据迁移问题。
例如：按照什么递增？序号还是日期？主键是否有业务意义？
一般来说，分片数要比当前规划的节点数要大。
总结：根据业务场景，合理地选择分片规则。
举例：
老师：3.7 亿的数据怎么分表？我是不是分成 3 台服务器？
一年内到达多少？两年内到达多少？（数据的增长速度）？
答：一台设备每秒钟往 3 张表各写入一条数据，一共 4 台设备。每张表一天86400*4=345600 条。每张表一个月 10368000 条。
分析：增长速度均匀，可以用日期切分，每个月分一张表。什么业务？所有的数据都会访问，还是访问新数据为主？
答：访问新数据为主，但是所有的数据都可能会访问到。表结构和表数据是什么样的？一个月消耗多少空间？
答：字段不多，算过了，三年数据量有 3.7 亿，30G。
分析：30G 没必要分库，浪费机器。访问量怎么样？并发压力大么？
答：并发有一点吧
分析：如果并发量不大，不用分库，只需要在单库分表。不用引入 Mycat 中间件了。如果要自动路由的话可以用 Sharding-JDBC，否则就是自己拼装表名。3 张表有没有关联查询之类的操作？
答：没有。
分析：还是拼装表名简单一点。
5 Mycat离线扩缩容
当我们规划了数据分片，而数据已经超过了单个节点的存储上线，或者需要下线节点的时候，就需要对数据重新分片。
5.1 Mycat 自带的工具
5.1.1 准备工作
- mycat 所在环境安装 mysql 客户端程序。
- mycat 的 lib 目录下添加 mysql 的 jdbc 驱动包。
- 对扩容缩容的表所有节点数据进行备份，以便迁移失败后的数据恢复。
5.1.2 步骤
以取模分片表 sharding-by-mod 缩容为例。
| 时间 | 数据 |
|---|---|
| 迁移前数据 | dn0 3,6 dn1 1,4 dn3 2,5 |
| 迁移后数据 | dn0 2,4,6 dn1 1,3,5 |
复制 schema.xml、rule.xml 并重命名为 newSchema.xml、newRule.xml 放于 conf 目录下。
修改 newSchema.xml 和 newRule.xml 配置文件为扩容缩容后的 mycat 配置参数（表的节点数. 数据源. 路由规则）。
：只有节点变化的表才会进行迁移。仅分片配置变化不会迁移。
newSchema.xml
<table name="sharding_by_mod" dataNode="dn1,dn2,dn3" rule="qs-sharding-by-mod" />改成（减少了一个节点）：
<table name="sharding_by_mod" dataNode="dn1,dn2" rule="qs-sharding-by-mod" />newRule.xml 修改 count 个数
<function name="qs-sharding-by-mod-long" class="io.mycat.route.function.PartitionByMod"> <property name="count">2</property> </function>
修改 conf 目录下的 migrateTables.properties 配置文件，告诉工具哪些表需要进行扩容或缩容,没有出现在此配置文件的 schema 表不会进行数据迁移，格式：
：- 1）不迁移的表，不要修改 dn 个数，否则会报错。
- 2）ER 表，因为只有主表有分片规则，子表不会迁移。
catmall=sharding-by-moddataMigrate.sh 中这个必须要配置
通过命令 "find / -name mysqldump" 查 找 mysqldump 路径为 "/usr/bin/mysqldump"，指定 #mysql bin 路径为"/usr/bin/"#mysql bin 路径 RUN_CMD="$RUN_CMD -mysqlBin= /usr/bin/"停止 mycat 服务
执行执行 bin/ dataMigrate.sh 脚本
：必须要配置 Java 环境变量，不能用 openjdk脚本执行完成，如果最后的数据迁移验证通过，就可以将之前的 newSchema.xml 和 newRule.xml 替换之前的 schema.xml 和 rule.xml 文件，并重启 mycat 即可。
注意事项：
- 保证分片表迁移数据前后路由规则一致（取模——取模. 。
- 保证分片表迁移数据前后分片字段一致。
- 全局表将被忽略。
- 不要将非分片表配置到 migrateTables.properties 文件中。
- 暂时只支持分片表使用 MySQL 作为数据源的扩容缩容。
migrate 限制比较多，还可以使用 mysqldump。
5.2 mysqldump 方式
系统第一次上线，把单张表迁移到 Mycat，也可以用 mysqldump。
MySQL 导出
mysqldump -uroot -p123456 -h127.0.0.1 -P3306 -c -t --skip-extended-insert gpcat > mysql-1017.sql- -c 代表带列名
- -t 代表只要数据，不要建表语句
- --skip-extended-insert 代表生成多行 insert（mycat childtable 不支持多行插入 ChildTable multi insert not provided）
Mycat 导入
mysql -uroot -p123456 -h127.0.0.1 -P8066 catmall < mysql-1017.sqlMycat 导出
mysqldump -h192.168.8.151 -uroot -p123456 -P8066 -c -t --skip-extended-insert catmall customer > mycat-cust.sql其他导入方式：
load data local infile '/mycat/customer.txt' into table customer; source sql '/mycat/customer.sql';
6 核心流程总结
官网的架构图：
6.1 启动
- MycatServer 启动，解析配置文件，包括服务器. 分片规则等
- 创建工作线程，建立前端连接和后端连接
6.2 执行 SQL
前端连接接收 MySQL 命令
解析 MySQL，Mycat 用的是 Druid 的 DruidParser
获取路由
改写 MySQL，例如两个条件在两个节点上，则变成两条单独的 SQL
例如 select * from customer where id in(5000001, 10000001);
改写成：
select * from customer where id = 5000001；（dn2 执行）
select * from customer where id = 10000001；（dn3 执行）
又比如多表关联查询，先到各个分片上去获取结果，然后在内存中计算与后端数据库建立连接
发送 SQL 语句到 MySQL 执行
获取返回结果
处理返回结果，例如排序. 计算等等
返回给客户端
6.3 源码下载与调试环境搭建
6.3.1 下载源码，导入工程
git clone https://github.com/MyCATApache/Mycat-Server
6.3.2 配置
schema.xml
<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
<schema name="TESTDB" checkSQLschema="true" sqlMaxLimit="100">
<table name="travelrecord" dataNode="dn1,dn2,dn3" rule="auto-sharding-long" />
<table name="company" primaryKey="ID" type="global" dataNode="dn1,dn2,dn3" />
<table name="hotnews" primaryKey="ID" autoIncrement="true" dataNode="dn1,dn2,dn3" rule="mod-long" />
</schema>
<dataNode name="dn1" dataHost="localhost1" database="db1" />
<dataNode name="dn2" dataHost="localhost1" database="db2" />
<dataNode name="dn3" dataHost="localhost1" database="db3" />
<dataHost name="localhost1" maxCon="20" minCon="10" balance="0"
writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">
<heartbeat>select user()</heartbeat>
<writeHost host="hostM1" url="127.0.0.1:3306" user="root"
password="123456">
</writeHost>
</dataHost>
</mycat:schema>
6.3.3 表结构
本地数据库创建 db1、db2、db3 数据库，全部执行建表脚本
CREATE TABLE `company` (
`id` bigint(20) NOT NULL AUTO_INCREMENT,
`name` varchar(64) DEFAULT '',
`market_value` bigint(20) DEFAULT '0',
PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8mb4;
CREATE TABLE `hotnews` (
`id` bigint(20) NOT NULL AUTO_INCREMENT,
`title` varchar(64) DEFAULT '',
`content` varchar(512) DEFAULT '0',
`time` varchar(8) DEFAULT '',
`cat_name` varchar(10) DEFAULT '',
PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;
CREATE TABLE `travelrecord` (
`id` bigint(20) NOT NULL AUTO_INCREMENT,
`city` varchar(32) DEFAULT '',
`time` varchar(8) DEFAULT '',
PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;
6.3.4 逻辑表配置
travelrecord 表配置
<table name="travelrecord" dataNode="dn1,dn2,dn3" rule="auto-sharding-long" /> <tableRule name="auto-sharding-long"> <rule> <columns>id</columns> <algorithm>rang-long</algorithm> </rule> </tableRule> <function name="rang-long" class="io.mycat.route.function.AutoPartitionByLong"> <property name="mapFile">autopartition-long.txt</property> </function>hotnews 表配置
<table name="hotnews" primaryKey="ID" autoIncrement="true" dataNode="dn1,dn2,dn3" rule="mod-long" /> <tableRule name="mod-long"> <rule> <columns>id</columns> <algorithm>mod-long</algorithm> </rule> </tableRule> <function name="mod-long" class="io.mycat.route.function.PartitionByMod"> <!-- how many data nodes --> <property name="count">3</property> </function>company 表配置
<table name="company" primaryKey="ID" type="global" dataNode="dn1,dn2,dn3" />
6.3.5 debug 方式启动
debug 方式启动 main 方法
Mycat-Server-1.6.5-RELEASE\src\main\java\io\mycat\MycatStartup.java
6.3.6 连接本机 Mycat 服务
测试语句
insert into travelrecord(`id`, `city`, `time`) values(1, '长沙', '20191020');
insert into hotnews(`title`, `content`) values('咕泡', '盆鱼宴');
insert into company(`name`, `market_value`) values('spring', 100);
6.3.7 调试入口
连接入口：
io.mycat.net.NIOAcceptor#accept
SQL 入口：
io.mycat.server.ServerQueryHandler#query
Step Over 可以看到上一层的调用
