dubbo进阶之服务发布

soulballad约 8106 字大约 27 分钟

源码分析思考

按照前面课程对于 dubbo 的理解，如果要实现服务发布和注册，需要做哪些事情？

配置文件解析或者注解解析
服务注册
启动 netty 服务实现远程监听
序列化和反序列化

Dubbo 对于 sping 的扩展

最早我们使用 Spring 的配置，来实现 dubbo 服务的发布，方便大家的同时，也意味着 Dubbo 里面和 Spring 肯定有那种说不清的关系

Spring 的标签扩展

在 spring 中定义了两个接口

NamespaceHandler：注册一堆 BeanDefinitionParser，利用他们来进行解析
BeanDefinitionParser：用于解析每个 element 的内容

Spring 默认会加载 jar 包下的 META-INF/spring.handlers 文件寻找对应的 NamespaceHandler。 Dubbo-config 模块下的 dubbo-config-spring

1566634829880

Dubbo 的接入实现

Dubbo 中 spring 扩展就是使用 spring 的自定义类型，所以同样也有 NamespaceHandler、BeanDefinitionParser。

而NamespaceHandler 是 DubboNamespaceHandler

public class DubboNamespaceHandler extends NamespaceHandlerSupport {
    static {
        Version.checkDuplicate(DubboNamespaceHandler.class);
    }
    public void init() {
        registerBeanDefinitionParser("application", new DubboBeanDefinitionParser(ApplicationConfig.class, true));
        registerBeanDefinitionParser("module", new DubboBeanDefinitionParser(ModuleConfig.class, true));
        registerBeanDefinitionParser("registry", new DubboBeanDefinitionParser(RegistryConfig.class, true));
        registerBeanDefinitionParser("monitor", new DubboBeanDefinitionParser(MonitorConfig.class, true));
        registerBeanDefinitionParser("provider", new DubboBeanDefinitionParser(ProviderConfig.class, true));
        registerBeanDefinitionParser("consumer", new DubboBeanDefinitionParser(ConsumerConfig.class, true));
        registerBeanDefinitionParser("protocol", new DubboBeanDefinitionParser(ProtocolConfig.class, true));
        registerBeanDefinitionParser("service", new DubboBeanDefinitionParser(ServiceBean.class, true));
        registerBeanDefinitionParser("reference", new DubboBeanDefinitionParser(ReferenceBean.class, false));
        registerBeanDefinitionParser("annotation", new DubboBeanDefinitionParser(AnnotationBean.class, true));
    }
}

BeanDefinitionParser 全部都使用了 DubboBeanDefinitionParser，如果我们想看 dubbo:service 的配置，就直接看 DubboBeanDefinitionParser(ServiceBean.class,true)

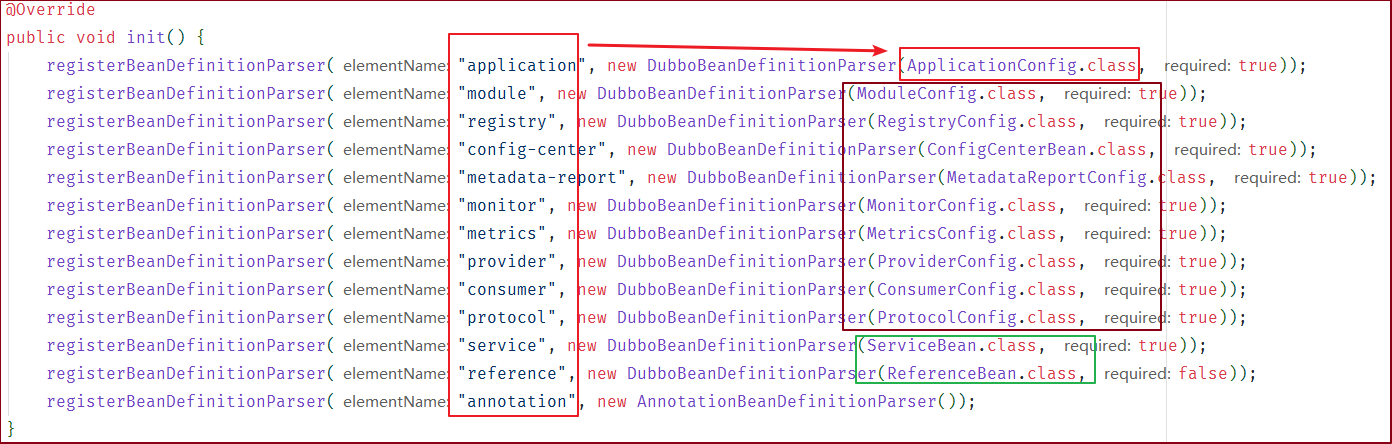

这个里面主要做了一件事，把不同的配置分别转化成 spring 容器中的 bean 对象：

1566218759124

application 对应 ApplicationConfig
registry 对应 RegistryConfig
monitor 对应 MonitorConfig
provider 对应 ProviderConfig
consumer 对应 ConsumerConfig

我们仔细看，发现涉及到服务发布和服务调用的两个配置的解析，使用的是 ServiceBean 和 ReferenceBean。并不是 config 结尾的，这两个类稍微特殊些，当然他同时也继承了 ServiceConfig 和 ReferenceConfig

registerBeanDefinitionParser("service", new DubboBeanDefinitionParser(ServiceBean.class, true));
registerBeanDefinitionParser("reference", new DubboBeanDefinitionParser(ReferenceBean.class, false));

DubboBeanDefinitionParser

这里面是实现具体配置文件解析的入口，它重写了 parse 方法，对 spring 的配置进行解析。我们关注一下 ServiceBean 的解析. 实际就是解析 dubbo:service 这个标签中对应的属性

else if (ServiceBean.class.equals(beanClass)) {
    String className = element.getAttribute("class");
    if (className != null && className.length() > 0) {
        RootBeanDefinition classDefinition = new RootBeanDefinition();
        classDefinition.setBeanClass(ReflectUtils.forName(className));
        classDefinition.setLazyInit(false);
        parseProperties(element.getChildNodes(), classDefinition);
        beanDefinition.getPropertyValues().addPropertyValue("ref", new BeanDefinitionHolder(classDefinition, id + "Impl"));
    }
}

ServiceBean 的实现

ServiceBean 这个类，分别实现了 InitializingBean, DisposableBean, ApplicationContextAware, ApplicationListener, BeanNameAware, ApplicationEventPublisherAware 等接口

1566218924849

InitializingBean

接口为 bean 提供了初始化方法的方式，它只包括 afterPropertiesSet 方法，凡是继承该接口的类，在初始化 bean 的时候会执行该方法。被重写的方法为 afterPropertiesSet

DisposableBean

被重写的方法为 destroy，bean 被销毁的时候，spring 容器会自动执行 destory 方法，比如释放资源

ApplicationContextAware

实现了这个接口的 bean，当 spring 容器初始化的时候，会自动的将 ApplicationContext 注入进来

ApplicationListener

ApplicationEvent 事件监听，spring 容器启动后会发一个事件通知。被重写的方法为：onApplicationEvent，onApplicationEvent 方法传入的对象是 ContextRefreshedEvent。这个对象是当 Spring 的上下文被刷新或者加载完毕的时候触发的。因此服务就是在Spring 的上下文刷新后进行导出操作的

BeanNameAware

获得自身初始化时，本身的 bean 的 id 属性，被重写的方法为 setBeanName

ApplicationEventPublisherAware

这个是一个异步事件发送器。被重写的方法为 setApplicationEventPublisher，简单来说，在 spring 里面提供了类似于消息队列的异步事件解耦功能。（典型的观察者模式的应用）

spring 事件发送监听由 3 个部分组成

ApplicationEvent：表示事件本身，自定义事件需要继承该类
ApplicationEventPublisherAware：事件发送器，需要实现该接口
ApplicationListener：事件监听器接口

ServiceBean 中的事件实现

// 实现 ApplicationEventPublisherAware 接口，重写set方法，注入一个publisher
@Override
public void setApplicationEventPublisher(ApplicationEventPublisher applicationEventPublisher) {
    this.applicationEventPublisher = applicationEventPublisher;
}

// 使用applicationEventPublisher发送事件，被发送的事件实现了ApplicationEvent接口
private void publishExportEvent() {
    ServiceBeanExportedEvent exportEvent = new ServiceBeanExportedEvent(this);
    applicationEventPublisher.publishEvent(exportEvent);
}

// 实现ApplicationListener接口，重写onApplicationEvent接收事件，事件实现了ApplicationEvent接口
@Override
public void onApplicationEvent(ContextRefreshedEvent event) {
    if (!isExported() && !isUnexported()) {
        if (logger.isInfoEnabled()) {
            logger.info("The service ready on spring started. service: " + getInterface());
        }
        export();
    }
}

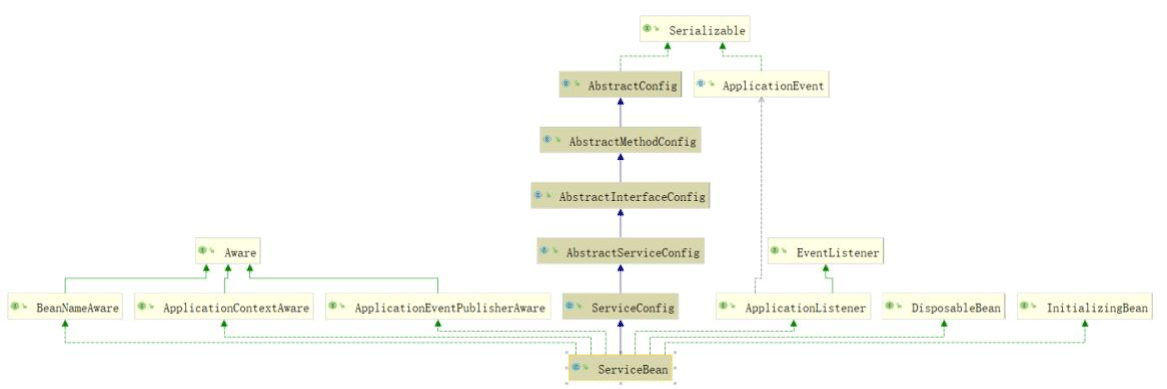

1566214016619

ServiceBean 中服务暴露过程

在 ServiceBean 中，我们暂且只需要关注两个方法，分别是:

在初始化 bean 的时候会执行该方法 afterPropertiesSet；
spring 容器启动后会发一个事件通知 onApplicationEvent

afterPropertiesSet

我们发现这个方法里面，就是把 dubbo 中配置的 application、registry、service、protocol 等信息，加载到对应的 config 实体中，便于后续的使用

@Override
@SuppressWarnings({"unchecked", "deprecation"})
public void afterPropertiesSet() throws Exception {
    if (getProvider() == null) {
        // ...
    }
    if (getApplication() == null
        && (getProvider() == null || getProvider().getApplication() == null)) {
        // ...
    }
    if (getModule() == null
        && (getProvider() == null || getProvider().getModule() == null)) {
        // ...
    }

    if (StringUtils.isEmpty(getRegistryIds())) {
        // ...
    }

    if ((CollectionUtils.isEmpty(getRegistries()))
        && (getProvider() == null
            || CollectionUtils.isEmpty(getProvider().getRegistries()))
        && (getApplication() == null
            || CollectionUtils.isEmpty(getApplication().getRegistries()))) {
        // ...
    }
    if (getMetadataReportConfig() == null) {
        // ...
    }

    if (getConfigCenter() == null) {
        // ...
    }

    if (getMonitor() == null
        && (getProvider() == null || getProvider().getMonitor() == null)
        && (getApplication() == null || getApplication().getMonitor() == null)) {
        // ...
    }

    if (getMetrics() == null) {
        // ...
    }

    if (StringUtils.isEmpty(getProtocolIds())) {
        // ...
    }

    if (CollectionUtils.isEmpty(getProtocols())
        && (getProvider() == null
            || CollectionUtils.isEmpty(getProvider().getProtocols()))) {
        // ...
    }
    if (StringUtils.isEmpty(getPath())) {
        // ...
    }
    if (!supportedApplicationListener) {
        export();
    }
}

onApplicationEvent

spring 容器启动之后，会收到一个这样的事件通知，这里面做了两个事情：

判断服务是否已经发布过
如果没有发布，则调用调用 export 进行服务发布的流程（这里就是入口）

public void onApplicationEvent(ContextRefreshedEvent event) {
    if (!isExported() && !isUnexported()) {
        if (logger.isInfoEnabled()) {
            logger.info("The service ready on spring started. service: " + getInterface());
        }
        export();
    }
}

export

serviceBean 中，重写了 export 方法，实现了一个事件的发布。并且调用了 super.export() ，也就是会调用父类 ServiceConfig 的 export 方法

@Override
public void export() {
    super.export();
    // Publish ServiceBeanExportedEvent
    publishExportEvent();
}

ServiceConfig 配置类

先整体来看一下这个类的作用，从名字来看，它应该和其他所有 config 类一样去实现对配置文件中 service 的配置信息的存储。

实际上这个类并不单纯，所有的配置它都放在了一个 AbstractServiceConfig 的抽象类，自己实现了很多对于服务发布之前要做的操作逻辑

public class ServiceConfig<T> extends AbstractServiceConfig {
    // ...
}

super.export

public synchronized void export() {
    checkAndUpdateSubConfigs(); //检查并且更新配置信息

    if (!shouldExport()) {//当前的服务是否需要发布, 通过配置实现：@Service(export = false)
        return;
    }
    if (shouldDelay()) {//检查是否需要延时发布，通过配置@Service(delay = 1000)实现，单位毫秒
        //这里的延时是通过定时器来实现
        delayExportExecutor.schedule(this::doExport, getDelay(), TimeUnit.MILLISECONDS);
    } else {
        doExport(); //如果没有配置 delay，则直接调用 export 进行发布
    }
}

doExport

这里仍然还是在实现发布前的各种操作，比如判断

protected synchronized void doExport() {
    if (unexported) {
        throw new IllegalStateException("The service " + interfaceClass.getName() + " has already unexported!");
    }
    if (exported) { //服务是否已经发布过了
        return;
    }
    exported = true; //设置发布状态

    if (StringUtils.isEmpty(path)) {//path 表示服务路径，默认使用 interfaceName
        path = interfaceName;
    }
    doExportUrls();
}

doExportUrls

加载所有配置的注册中心地址；
遍历所有配置的协议，protocols；
针对每种协议发布一个对应协议的服务。

private void doExportUrls() {
    //加载所有配置的注册中心的地址，组装成一个 URL
    //(registry://ip:port/org.apache.dubbo.registry.RegistryService 的东西)
    List<URL> registryURLs = loadRegistries(true);
    for (ProtocolConfig protocolConfig : protocols) {
        //group 跟 version 组成一个 pathKey(serviceName)
        String pathKey = URL.buildKey(getContextPath(protocolConfig).map(p -> p + "/" + path).orElse(path), group, version);
        //applicationModel 用来存储 ProviderModel，发布的服务的元数据，后续会用到
        ProviderModel providerModel = new ProviderModel(pathKey, ref, interfaceClass);
        ApplicationModel.initProviderModel(pathKey, providerModel);
        doExportUrlsFor1Protocol(protocolConfig, registryURLs);
    }
}

loadRegistries

把 RegistryConfig 中的各个参数组装成 URL

protected List<URL> loadRegistries(boolean provider) {
    // check && override if necessary
    List<URL> registryList = new ArrayList<URL>();
    if (CollectionUtils.isNotEmpty(registries)) {
        for (RegistryConfig config : registries) {
            String address = config.getAddress();
            if (StringUtils.isEmpty(address)) {
                address = ANYHOST_VALUE;
            }
            if (!RegistryConfig.NO_AVAILABLE.equalsIgnoreCase(address)) {
                Map<String, String> map = new HashMap<String, String>();
                appendParameters(map, application);
                appendParameters(map, config);
                map.put(PATH_KEY, RegistryService.class.getName());
                appendRuntimeParameters(map);
                if (!map.containsKey(PROTOCOL_KEY)) {
                    map.put(PROTOCOL_KEY, DUBBO_PROTOCOL);
                }
                List<URL> urls = UrlUtils.parseURLs(address, map);

                for (URL url : urls) {
                    url = URLBuilder.from(url)
                            .addParameter(REGISTRY_KEY, url.getProtocol())
                            .setProtocol(REGISTRY_PROTOCOL)
                            .build();
                    if ((provider && url.getParameter(REGISTER_KEY, true))
                            || (!provider && url.getParameter(SUBSCRIBE_KEY, true))) {
                        registryList.add(url);
                    }
                }
            }
        }
    }
    return registryList;
}

这里的 registries 来自于 ServiceBean 中的 afterPropertiesSet 方法的解析

if ((CollectionUtils.isEmpty(getRegistries()))
    && (getProvider() == null
        || CollectionUtils.isEmpty(getProvider().getRegistries()))
    && (getApplication() == null
        || CollectionUtils.isEmpty(getApplication().getRegistries()))) {
    // 获取到一个 registryConfigMap，里面保存有 RegistryConfig 配置信息
    Map<String, RegistryConfig> registryConfigMap = applicationContext == null ? null : BeanFactoryUtils.beansOfTypeIncludingAncestors(applicationContext, RegistryConfig.class, false, false);
    if (CollectionUtils.isNotEmptyMap(registryConfigMap)) {
        List<RegistryConfig> registryConfigs = new ArrayList<>();
        if (StringUtils.isNotEmpty(registryIds)) {
            Arrays.stream(COMMA_SPLIT_PATTERN.split(registryIds)).forEach(id -> {
                if (registryConfigMap.containsKey(id)) {
                    registryConfigs.add(registryConfigMap.get(id));
                }
            });
        }

        if (registryConfigs.isEmpty()) {
            for (RegistryConfig config : registryConfigMap.values()) {
                if (StringUtils.isEmpty(registryIds)) {
                    registryConfigs.add(config);
                }
            }
        }
        if (!registryConfigs.isEmpty()) {
            super.setRegistries(registryConfigs);
        }
    }
}

doExportUrlsFor1Protocol

发布指定协议的服务，我们以 Dubbo 服务为例，由于代码太多，就不全部贴出来

前面的一大串 if else 代码，是为了解析当前服务下所配置的 dubbo:method 参数，保存到 map 集合中；
获得当前服务需要暴露的 ip 和端口；
把解析到的所有数据，组装成一个 URL,大概应该是：

dubbo://192.168.13.1:20881/com.gupaoedu.dubbo.practice.ISayHelloService

private void doExportUrlsFor1Protocol(ProtocolConfig protocolConfig,
                                      List<URL> registryURLs) {
    //省略一大串 ifelse 代码，用于解析<dubbo:method> 配置
    //省略解析<dubbo:service>中配置参数的代码，比如 token、比如 service 中的 method 名称等存储在 map 中
    //获得当前服务要发布的目标 ip 和 port
    String host = this.findConfigedHosts(protocolConfig, registryURLs, map);
    Integer port = this.findConfigedPorts(protocolConfig, name, map);
    //组装 URL
    URL url = new URL(name, host, port, getContextPath(protocolConfig).map(p -> p + "/" + path).orElse(path), map);
    //这里是通过 ConfiguratorFactory 去实现动态改变配置的功能，这里暂时不涉及后续再分析
    if (ExtensionLoader.getExtensionLoader(ConfiguratorFactory.class)
        .hasExtension(url.getProtocol())) {
        url = ExtensionLoader.getExtensionLoader(ConfiguratorFactory.class)
            .getExtension(url.getProtocol())
            .getConfigurator(url).configure(url);
    }
    // scope 选择服务发布的范围
    // 如果 scope!="none" 则发布服务，默认 scope 为 null。如果 scope 不为 none，判断是否为 local 或 remote，从而发布 Local 服务 或 Remote 服务，默认两个都会发布
    String scope = url.getParameter(SCOPE_KEY);
    if (!SCOPE_NONE.equalsIgnoreCase(scope)) {
        //injvm 发布到本地
        if (!SCOPE_REMOTE.equalsIgnoreCase(scope)) {
            exportLocal(url);
        }
        //发布远程服务
        if (!SCOPE_LOCAL.equalsIgnoreCase(scope)) {

Local

服务只是 injvm 的服务，提供一种消费者和提供者都在一个 jvm 内的调用方式。使用了 Injvm 协议，是一个伪协议，它不开启端口，不发起远程调用，只在 JVM 内直接关联，(通过集合的方式保存了发布的服务信息)，但执行 Dubbo 的 Filter 链。

简单来说，就是本地的 dubbo 服务调用，都依托于 dubbo 的标准来进行。这样可以享受到 dubbo 的一些配置服务

private void exportLocal(URL url) {
    URL local = URLBuilder.from(url)
        .setProtocol(LOCAL_PROTOCOL)
        .setHost(LOCALHOST_VALUE)
        .setPort(0)
        .build();
    Exporter<?> exporter = protocol.export(
        proxyFactory.getInvoker(ref, (Class) interfaceClass, local));
    exporters.add(exporter);
    logger.info("Export dubbo service " + interfaceClass.getName() + " to local registry url : " + local);
}

remote
表示根据根据配置的注册中心进行远程发布。遍历多个注册中心，进行协议的发布

Invoker 是一个代理类，它是 Dubbo 的核心模型，其它模型都向它靠扰，或转换成它，它代表一个可执行体，可向它发起 invoke 调用，它有可能是一个本地的实现，也可能是一个远程的实现，也可能一个集群实现。（后续单独分析）
DelegateProviderMetaDataInvoker，因为 2.7 引入了元数据，所以这里对 invoker 做了委托，把 invoker 交给 DelegateProviderMetaDataInvoker 来处理
调用 protocol.export(invoker) 来发布这个代理
添加到 exporters 集合

//发布远程服务
if (!SCOPE_LOCAL.equalsIgnoreCase(scope)) {
    // ...
    if (CollectionUtils.isNotEmpty(registryURLs)) {
        for (URL registryURL : registryURLs) {
            // ...
            // 通过 proxyFactory.getInvoker 来获取一个代理对象，
            // 这里的 proxyFactory是一个自适应扩展点，@SPI("javassist")
            Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, registryURL.addParameterAndEncoded(EXPORT_KEY, url.toFullString()));
            // 对 invoker 进行包装
            DelegateProviderMetaDataInvoker wrapperInvoker =
                new DelegateProviderMetaDataInvoker(invoker, this);
            // 发布包装后的 invoker
            Exporter<?> exporter = protocol.export(wrapperInvoker);
            exporters.add(exporter);
        }
    } else {
        Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, url);
        DelegateProviderMetaDataInvoker wrapperInvoker =
            new DelegateProviderMetaDataInvoker(invoker, this);

        Exporter<?> exporter = protocol.export(wrapperInvoker);
        exporters.add(exporter);
    }
    /**
     * @since 2.7.0
     * ServiceData Store
     */
    MetadataReportService metadataReportService = null;
    if ((metadataReportService = getMetadataReportService()) != null) {
        metadataReportService.publishProvider(url);
    }
}

protocol.export

protocol.export，这个 protocol 是什么呢？找到定义处发现它是一个自适应扩展点，打开 Protocol 这个扩展点，又可以看到它是一个在方法层面上的自适应扩展，意味着它实现了对于 export 这个方法的适配。

private static final Protocol protocol = ExtensionLoader.getExtensionLoader(Protocol.class).getAdaptiveExtension();

Protocol.java

@SPI("dubbo")
public interface Protocol {
    // ...
	@Adaptive
    <T> Exporter<T> export(Invoker<T> invoker) throws RpcException;
    @Adaptive
    <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException;
    // ...
}

也就意味着这个 Protocol 是一个动态代理类。

Protocol$Adaptive

这个动态代理类，会根据 url 中配置的 protocolName 来实现对应协议的适配

Protocol$Adaptive

public class Protocol$Adaptive implements org.apache.dubbo.rpc.Protocol {
    public void destroy()  {
        throw new UnsupportedOperationException("The method public abstract void org.apache.dubbo.rpc.Protocol.destroy() of interface org.apache.dubbo.rpc.Protocol is not adaptive method!");
    }
    public int getDefaultPort()  {
        throw new UnsupportedOperationException("The method public abstract int org.apache.dubbo.rpc.Protocol.getDefaultPort() of interface org.apache.dubbo.rpc.Protocol is not adaptive method!");
    }
    public org.apache.dubbo.rpc.Exporter export(org.apache.dubbo.rpc.Invoker arg0) throws org.apache.dubbo.rpc.RpcException {
        if (arg0 == null) throw new IllegalArgumentException("org.apache.dubbo.rpc.Invoker argument == null");
        if (arg0.getUrl() == null) throw new IllegalArgumentException("org.apache.dubbo.rpc.Invoker argument getUrl() == null");
        org.apache.dubbo.common.URL url = arg0.getUrl();
        String extName = (url.getProtocol() == null ? "dubbo" : url.getProtocol());
        if(extName == null) throw new IllegalStateException("Failed to get extension (org.apache.dubbo.rpc.Protocol) name from url (" + url.toString() + ") use keys([protocol])");
        org.apache.dubbo.rpc.Protocol extension = (org.apache.dubbo.rpc.Protocol)ExtensionLoader.getExtensionL
            oader(org.apache.dubbo.rpc.Protocol.class).getExtension(extName);
        return extension.export(arg0);
    }
    public org.apache.dubbo.rpc.Invoker refer(java.lang.Class arg0, org.apache.dubbo.common.URL arg1) throws o
        rg.apache.dubbo.rpc.RpcException {
        if (arg1 == null) throw new IllegalArgumentException("url == null");
        org.apache.dubbo.common.URL url = arg1;
        String extName = ( url.getProtocol() == null ? "dubbo" : url.getProtocol() );
        if(extName == null) throw new IllegalStateException("Failed to get extension (org.apache.dubbo.rpc.Protocol) name from url (" + url.toString() + ") use keys([protocol])");
        org.apache.dubbo.rpc.Protocol extension = (org.apache.dubbo.rpc.Protocol)ExtensionLoader.getExtensionL
            oader(org.apache.dubbo.rpc.Protocol.class).getExtension(extName);
        return extension.refer(arg0, arg1);
    }
}

那么在当前的场景中，protocol 会是调用谁呢？目前发布的 invoker(URL)，实际上是一个 registry:// 协议，所以 Protocol$Adaptive，会通过 getExtension(extName) 得到一个 RegistryProtocol

1566640710030

RegistryProtocol.export

很明显，这个 RegistryProtocol 是用来实现服务注册的

这里面会有很多处理逻辑

实现对应协议的服务发布
实现服务注册
订阅服务重写

public <T> Exporter<T> export(final Invoker<T> originInvoker) throws RpcException {
    //这里获得的是 zookeeper 注册中心的 url: zookeeper://ip:port
    URL registryUrl = getRegistryUrl(originInvoker);
    //这里是获得服务提供者的 url, dubbo://ip:port...
    URL providerUrl = getProviderUrl(originInvoker);
    /***************************************************************************/
    //订阅 override 数据。在 admin 控制台可以针对服务进行治理，比如修改权重，修改路由机制等，当注册中心有此服务的覆盖配置 注册进来时，推送消息给提供者，重新暴露服务
    final URL overrideSubscribeUrl = getSubscribedOverrideUrl(providerUrl);
    final OverrideListener overrideSubscribeListener = new OverrideListener(overrideSubscribeUrl, originInvoker);
    overrideListeners.put(overrideSubscribeUrl, overrideSubscribeListener);
    providerUrl = overrideUrlWithConfig(providerUrl, overrideSubscribeListener);
    /*****************************************************************************/
    //这里就交给了具体的协议去暴露服务（很重要）
    final ExporterChangeableWrapper<T> exporter =
        doLocalExport(originInvoker, providerUrl);
    // 根据 invoker 中的 url 获取 Registry 实例: zookeeperRegistry
    final Registry registry = getRegistry(originInvoker);
    //获取要注册到注册中心的 URL: dubbo://ip:port
    final URL registeredProviderUrl =
        getRegisteredProviderUrl(providerUrl, registryUrl);
    ProviderInvokerWrapper<T> providerInvokerWrapper =
        ProviderConsumerRegTable.registerProvider(originInvoker,                                 registryUrl, registeredProviderUrl);
    //to judge if we need to delay publish
    boolean register = registeredProviderUrl.getParameter("register", true);
    if (register) {//是否配置了注册中心，如果是， 则需要注册
        //注册到注册中心的 URL
        register(registryUrl, registeredProviderUrl);
        providerInvokerWrapper.setReg(true);
    }
    //设置注册中心的订阅
    // Deprecated! Subscribe to override rules in 2.6.x or before.
    registry.subscribe(overrideSubscribeUrl, overrideSubscribeListener);

    exporter.setRegisterUrl(registeredProviderUrl);
    exporter.setSubscribeUrl(overrideSubscribeUrl);

    //保证每次 export 都返回一个新的 exporter 实例
    return new DestroyableExporter<>(exporter);
}

doLocalExport

先通过 doLocalExport 来暴露一个服务，本质上应该是启动一个通信服务,主要的步骤是将本地 ip 和 20880 端口打开，进行监听

originInvoker：应该是 registry://ip:port/com.alibaba.dubbo.registry.RegistryService
key：从 originInvoker 中获得发布协议的 url: dubbo://ip:port/...
bounds：一个 prviderUrl 服务 export 之后，缓存到 bounds 中，所以一个 providerUrl 只会对应一个 exporter
computeIfAbsent：java8 的语法，就相当于：
if(bounds.get(key)==null){
bounds.put(key,s->{})
}

private <T> ExporterChangeableWrapper<T> doLocalExport(final Invoker<T> originInvoker, URL providerUrl) {
    String key = getCacheKey(originInvoker);
    return (ExporterChangeableWrapper<T>) bounds.computeIfAbsent(key, s -> {

        //对原有的 invoker,委托给了 InvokerDelegate
        Invoker<?> invokerDelegate = new InvokerDelegate<>(originInvoker, providerUrl);
        //将 invoker 转换为 exporter 并启动 netty 服务
        return new ExporterChangeableWrapper<>((Exporter<T>) protocol.export(invokerDelegate), originInvoker);
    });
}

InvokerDelegete：是 RegistryProtocol 的一个静态内部类，该类是一个 originInvoker 的委托类，该类存储了 originInvoker，其父类 InvokerWrapper 还会存储 providerUrl，InvokerWrapper 会调用 originInvoker 的 invoke 方法，也会销毁 invoker。可以管理 invoker 的生命周期

DubboProtocol.export

基于动态代理的适配，很自然的就过渡到了 DubboProtocol 这个协议类中，但是实际上是 DubboProtocol 吗？
这里并不是获得一个单纯的 DubboProtocol 扩展点，而是会通过 Wrapper 对 Protocol 进行装饰，装饰器分别为:
QosProtocolWrapper/ProtocolListenerWrapper/ProtocolFilterWrapper/DubboProtocol

为什么是这样？我们再来看看 spi 的代码

ExtensionLoader 加载扩展的时候，会执行 loadClass 方法，里面有个判断 isWrapperClass，最终把满足条件的类保存到一个 cachedWrapperClasses 集合中

private void loadClass(Map<String, Class<?>> extensionClasses, java.net.URL resourceURL, Class<?> clazz, String name) throws NoSuchMethodException {
    if (!type.isAssignableFrom(clazz)) {
        throw new IllegalStateException("Error occurred when loading extension class (interface: " +  type + ", class line: " + clazz.getName() + "), class " + clazz.getName() + " is not subtype of interface.");
    }
    if (clazz.isAnnotationPresent(Adaptive.class)) {
        cacheAdaptiveClass(clazz);
    } else if (isWrapperClass(clazz)) {
        cacheWrapperClass(clazz);
    } else {
        // ...
    }
}

private boolean isWrapperClass(Class<?> clazz) {
    try {
        clazz.getConstructor(type);
        return true;
    } catch (NoSuchMethodException e) {
        return false;
    }
}

private void cacheWrapperClass(Class<?> clazz) {
    if (cachedWrapperClasses == null) {
        cachedWrapperClasses = new ConcurrentHashSet<>();
    }
    cachedWrapperClasses.add(clazz);
}

在 createExtension 方法中，判断 cachedWrapperClasses 这个集合是否为空，然后做进一步处理

private T createExtension(String name) {
    Class<?> clazz = getExtensionClasses().get(name);
    if (clazz == null) {
        throw findException(name);
    }
    try {
        // ...
        Set<Class<?>> wrapperClasses = cachedWrapperClasses;
        if (CollectionUtils.isNotEmpty(wrapperClasses)) {
            for (Class<?> wrapperClass : wrapperClasses) {
                instance = injectExtension((T) wrapperClass.getConstructor(type).newInstance(instance));
            }
        }
        return instance;
    } catch (Throwable t) {
        throw new IllegalStateException("Extension instance (name: " + name + ", class: " + type + ") couldn't be instantiated: " + t.getMessage(), t);
    }
}

Wrapper 包装

在 ExtensionLoader.loadClass 这个方法中，有一段这样的判断，如果当前这个类是一个 wrapper 包装类，也就是这个 wrapper 中有构造方法，参数是当前被加载的扩展点的类型，则把这个 wrapper 类加入到 cacheWrapperClass 缓存中。

else if (isWrapperClass(clazz)) {
    cacheWrapperClass(clazz);
}

private boolean isWrapperClass(Class<?> clazz) {
    try {
        clazz.getConstructor(type);
        return true;
    } catch (NoSuchMethodException e) {
        return false;
    }
}

我们可以在 dubbo 的配置文件中找到三个 Wrapper

QosprotocolWrapper，如果当前配置了注册中心，则会启动一个 Qos server.qos 是 dubbo 的在线运维命令，dubbo2.5.8 新版本重构了 telnet 模块，提供了新的 telnet 命令支持，新版本的 telnet 端口与 dubbo 协议的端口是不同的端口，默认为 22222
ProtocolFilterWrapper，对 invoker 进行 filter 的包装，实现请求的过滤
ProtocolListenerWrapper，用于服务 export 时候插入监听机制，暂未实现

qos=org.apache.dubbo.qos.protocol.QosProtocolWrapper
filter=org.apache.dubbo.rpc.protocol.ProtocolFilterWrapper
listener=org.apache.dubbo.rpc.protocol.ProtocolListenerWrapper

接着，在 getExtension->createExtension 方法中，会对 cacheWrapperClass 集合进行判断，如果集合不为空，则进行包装

Set<Class<?>> wrapperClasses = cachedWrapperClasses;
if (CollectionUtils.isNotEmpty(wrapperClasses)) {
    for (Class<?> wrapperClass : wrapperClasses) {
        instance = injectExtension((T) wrapperClass.getConstructor(type).newInstance(instance));
    }
}

ProtocolFilterWrapper

这个是一个过滤器的包装，使用责任链模式，对 invoker 进行了包装

public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
    if (Constants.REGISTRY_PROTOCOL.equals(invoker.getUrl().getProtocol())) {
        return protocol.export(invoker);
    }
    return protocol.export(buildInvokerChain(invoker,
                        Constants.SERVICE_FILTER_KEY, Constants.PROVIDER));
}
//构建责任链，基于激活扩展点
private static <T> Invoker<T> buildInvokerChain(final Invoker<T> invoker,
                                                String key, String group) {
    Invoker<T> last = invoker;
    List<Filter> filters = ExtensionLoader.getExtensionLoader(Filter.class)
        		.getActivateExtension(invoker.getUrl(), key, group);

我们看如下文件：

/dubbo-rpc-api/src/main/resources/META-INF/dubbo/internal/com.alibaba.dubbo.rpc.Filter 默认提供了非常多的过滤器。然后基于条件激活扩展点，来对 invoker 进行包装，从而在实现远程调用的时候，会经过这些 filter 进行过滤。

export

经过多层包装和过滤后，请求最终到达 DubboProtocol 的 export 方法

public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
    URL url = invoker.getUrl();
    //获取服务标识，理解成服务坐标也行。由服务组名，服务名，服务版本号以及端口组成。比如
    //${group}/copm.gupaoedu.practice.dubbo.ISayHelloService:${version}:20880
    String key = serviceKey(url);
    //创建 DubboExporter
    DubboExporter<T> exporter = new DubboExporter<T>(invoker, key, exporterMap);
    // 将 <key, exporter> 键值对放入缓存中
    exporterMap.put(key, exporter);
    //export an stub service for dispatching event
    Boolean isStubSupportEvent = url.getParameter(STUB_EVENT_KEY, DEFAULT_STUB_EVENT);
    Boolean isCallbackservice = url.getParameter(IS_CALLBACK_SERVICE, false);
    if (isStubSupportEvent && !isCallbackservice) {
        String stubServiceMethods = url.getParameter(STUB_EVENT_METHODS_KEY);
        if (stubServiceMethods == null || stubServiceMethods.length() == 0) {
            if (logger.isWarnEnabled()) {
                logger.warn(new IllegalStateException("consumer [" + url.getParameter(INTERFACE_KEY) + "], has set stubproxy support event ,but no stub methods founded."));
            }
        } else {
            stubServiceMethodsMap.put(url.getServiceKey(), stubServiceMethods);
        }
    }
    //启动服务
    openServer(url);
    //优化序列化
    optimizeSerialization(url);

    return exporter;
}

openServer

去开启一个服务，并且放入到缓存中->在同一台机器上（单网卡），同一个端口上仅允许启动一个服务器实例

private void openServer(URL url) {
    // 获取 host:port，并将其作为服务器实例的 key，用于标识当前的服务器实例
    String key = url.getAddress();
    ////client 也可以暴露一个只有 server 可以调用的服务
    boolean isServer = url.getParameter(Constants.IS_SERVER_KEY, true);
    if (isServer) {
        //是否在 serverMap 中缓存了
        ExchangeServer server = serverMap.get(key);
        if (server == null) {
            synchronized (this) {
                server = serverMap.get(key);
                if (server == null) {
                    // 创建服务器实例
                    serverMap.put(key, createServer(url));
                }
            }
        } else {
            // 服务器已创建，则根据 url 中的配置重置服务器
            server.reset(url);
        }
    }
}

createServer

创建服务，开启心跳检测，默认使用 netty。组装 url

private ExchangeServer createServer(URL url) {
    //组装 url，在 url 中添加心跳时间、编解码参数
    url = URLBuilder.from(url)
        // 当服务关闭以后，发送一个只读的事件，默认是开启状态
        .addParameterIfAbsent(Constants.CHANNEL_READONLYEVENT_SENT_KEY, Boolean.TRUE.toString())
        // 启动心跳配置
        .addParameterIfAbsent(Constants.HEARTBEAT_KEY, String.valueOf(Constants.DEFAULT_HEARTBEAT))
        .addParameter(Constants.CODEC_KEY, DubboCodec.NAME)
        .build();
    String str = url.getParameter(Constants.SERVER_KEY, Constants.DEFAULT_REMOTING_SERVER);
    //通过 SPI 检测是否存在 server 参数所代表的 Transporter 拓展，不存在则抛出异常
    if (str != null && str.length() > 0 && !ExtensionLoader.getExtensionLoader(Transporter.class).hasExtension(str)) {
        throw new RpcException("Unsupported server type: " + str + ", url: " + url);
    }
    //创建 ExchangeServer.
    ExchangeServer server;
    try {
        server = Exchangers.bind(url, requestHandler);
    } catch (RemotingException e) {
        throw new RpcException("Fail to start server(url: " + url + ") " + e.getMessage(), e);
    }

    str = url.getParameter(Constants.CLIENT_KEY);
    if (str != null && str.length() > 0) {
        Set<String> supportedTypes = ExtensionLoader.getExtensionLoader(Transporter.class).getSupportedExtensions();
        if (!supportedTypes.contains(str)) {
            throw new RpcException("Unsupported client type: " + str);
        }
    }

    return server;
}

Exchangers.bind

public static ExchangeServer bind(URL url, ExchangeHandler handler) throws RemotingException {
    if (url == null) {
        throw new IllegalArgumentException("url == null");
    }
    if (handler == null) {
        throw new IllegalArgumentException("handler == null");
    }
    //获取 Exchanger，默认为 HeaderExchanger。
    //调用 HeaderExchanger 的 bind 方法创建 ExchangeServer 实例
    url = url.addParameterIfAbsent(Constants.CODEC_KEY, "exchange");
    return getExchanger(url).bind(url, handler);
}

headerExchanger.bind

这里面包含多个逻辑

new DecodeHandler(new HeaderExchangeHandler(handler))
Transporters.bind
new HeaderExchangeServer

目前我们只需要关心 transporters.bind 方法即可

public ExchangeServer bind(URL url, ExchangeHandler handler) throws RemotingException {
    return new HeaderExchangeServer(Transporters.bind(url, new DecodeHandler(
        new HeaderExchangeHandler(handler))));
}

Transporters.bind

public static Server bind(URL url, ChannelHandler... handlers) throws RemotingException{
    if (url == null) {
        throw new IllegalArgumentException("url == null");
    }
    if (handlers == null || handlers.length == 0) {
        throw new IllegalArgumentException("handlers == null");
    }
    ChannelHandler handler;
    if (handlers.length == 1) {
        handler = handlers[0];
    } else {
        // 如果 handlers 元素数量大于 1，则创建 ChannelHandler 分发器
        handler = new ChannelHandlerDispatcher(handlers);
    }
    // 获取自适应 Transporter 实例，并调用实例方法
    return getTransporter().bind(url, handler);
}

getTransporter

getTransporter 是一个自适应扩展点，它针对 bind 方法添加了自适应注解，意味着，bind 方法的具体实现，会基于 Transporter$Adaptive 方法进行适配，那么在这里面默认的通信协议是 netty，所以它会采用 netty4 的实现，也就是 org.apache.dubbo.remoting.transport.netty4.NettyTransporter

public static Transporter getTransporter() {
    return ExtensionLoader.getExtensionLoader(Transporter.class).getAdaptiveExtension();
}

NettyTransporter.bind

创建一个 nettyserver

public Server bind(URL url, ChannelHandler listener) throws RemotingException {
    return new NettyServer(url, listener);
}

NettyServer

初始化一个 nettyserver，并且从 url 中获得相应的 ip/ port。然后调用 doOpen();

public NettyServer(URL url, ChannelHandler handler) throws RemotingException {
   super(url, ChannelHandlers.wrap(handler, ExecutorUtil.setThreadName(url, SERVER_THREAD_POOL_NAME)));
}

public AbstractServer(URL url, ChannelHandler handler) throws RemotingException {
   super(url, handler);
   localAddress = getUrl().toInetSocketAddress();
   // 获取 ip 和端口
   String bindIp = getUrl().getParameter(Constants.BIND_IP_KEY, getUrl().getHost());
   int bindPort = getUrl().getParameter(Constants.BIND_PORT_KEY, getUrl().getPort());
   if (url.getParameter(Constants.ANYHOST_KEY, false)
       	|| NetUtils.isInvalidLocalHost(bindIp)) {
       bindIp = Constants.ANYHOST_VALUE;
   }
   bindAddress = new InetSocketAddress(bindIp, bindPort);
   this.accepts = url.getParameter(Constants.ACCEPTS_KEY, Constants.DEFAULT_ACCEPTS);
   this.idleTimeout = url.getParameter(Constants.IDLE_TIMEOUT_KEY, Constants.DEFAULT_IDLE_TIMEOUT);

   try {
       doOpen();// 调用模板方法 doOpen 启动服务器
       if (logger.isInfoEnabled()) {
           logger.info("Start " + getClass().getSimpleName() + " bind " + getBindAddress() + ", export "+getLocalAddress());
       }
   } catch (Throwable t) {
       throw new RemotingException(url.toInetSocketAddress(), null, "Failed to bind " + getClass().getSim pleName() +" on " + getLocalAddress() + ", cause: " + t.getMessage(), t);
   }
   //fixme replace this with better method
   DataStore dataStore = ExtensionLoader.getExtensionLoader(DataStore.class).getDefaultExtension();
   executor = (ExecutorService) dataStore.get(Constants.EXECUTOR_SERVICE_COMPONENT_KEY, Integer.toString(url.getPort()));
}

doOpen

开启 netty 服务，这个又是大家熟悉的内容了

protected void doOpen() throws Throwable {
    bootstrap = new ServerBootstrap();
    bossGroup = new NioEventLoopGroup(1, new DefaultThreadFactory("NettyServerBoss", true));
    workerGroup = new NioEventLoopGroup(
        getUrl().getPositiveParameter(Constants.IO_THREADS_KEY, Constants.DEFAULT_IO_THREADS), new DefaultThreadFactory("NettyServerWorker", true));
    final NettyServerHandler nettyServerHandler = new NettyServerHandler(getUrl(), this);
    channels = nettyServerHandler.getChannels();
    bootstrap.group(bossGroup, workerGroup)
        .channel(NioServerSocketChannel.class)
        .childOption(ChannelOption.TCP_NODELAY, Boolean.TRUE)
        .childOption(ChannelOption.SO_REUSEADDR, Boolean.TRUE)
        .childOption(ChannelOption.ALLOCATOR, PooledByteBufAllocator.DEFAULT)
        .childHandler(new ChannelInitializer<NioSocketChannel>() {
            @Override
            protected void initChannel(NioSocketChannel ch) throws Exception {
                // FIXME: should we use getTimeout()?
                int idleTimeout = UrlUtils.getIdleTimeout(getUrl());
                NettyCodecAdapter adapter = new NettyCodecAdapter(getCodec(), getUrl(), NettyServer.this);
                ch.pipeline()//.addLast("logging",new LoggingHandler(LogLevel.INFO))
                    .addLast("decoder", adapter.getDecoder())
                    .addLast("encoder", adapter.getEncoder())
                    .addLast("server-idle-handler", new IdleStateHandler(0, 0, idleTimeout, MILLISECONDS))
                    .addLast("handler", nettyServerHandler);
            }
        });
    // bind
    ChannelFuture channelFuture = bootstrap.bind(getBindAddress());
    channelFuture.syncUninterruptibly();
    channel = channelFuture.channel();
}

然后大家要注意的是，它这里用到了一个 handler 来处理客户端传递过来的请求:

nettyServerHandler

NettyServerHandler nettyServerHandler = new NettyServerHandler(getUrl(), this);

这个 handler 是一个链路，它的正确组成应该是

MultiMessageHandler(heartbeatHandler(AllChannelHandler(DecodeHandler(HeaderExchangeHeadler(dubboProtocol

后续接收到的请求，会一层一层的处理。比较繁琐

Invoker 是什么

从前面的分析来看，服务的发布分三个阶段

第一个阶段会创造一个 invoker
第二个阶段会把经历过一系列处理的 invoker（各种包装），在 DubboProtocol 中保存到 exporterMap 中
第三个阶段把 dubbo 协议的 url 地址注册到注册中心上

前面没有分析 Invoker，我们来简单看看 Invoker 到底是一个啥东西。

Invoker 是 Dubbo 领域模型中非常重要的一个概念, 和 ExtensionLoader 的重要性是一样的，如果 Invoker 没有搞懂，那么不算是看懂了 Dubbo 的源码。我们继续回到 ServiceConfig 中 export 的代码，这段代码是还没有分析过的。以这个作为入口来分析

我们前面 export 出去的 invoker 到底是啥东西

Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, registryURL.addParameterAndEncoded(Constants.EXPORT_KEY, url.toFullString()));

ProxyFacotory.getInvoker

这个是一个代理工厂，用来生成 invoker，从它的定义来看，它是一个自适应扩展点，看到这样的扩展点，我们几乎可以不假思索的想到它会存在一个动态适配器类

ProxyFactory proxyFactory = ExtensionLoader.getExtensionLoader(ProxyFactory.class).getAdaptiveExtension();

ProxyFactory

这个方法的简单解读为：它是一个 spi 扩展点，并且默认的扩展实现是 javassit，这个接口中有三个方法，并且都是加了 @Adaptive 的自适应扩展点。所以如果调用 getInvoker 方法，应该会返回一个 ProxyFactory$Adaptive

@SPI("javassist")
public interface ProxyFactory {

    @Adaptive({Constants.PROXY_KEY})
    <T> T getProxy(Invoker<T> invoker) throws RpcException;
    @Adaptive({Constants.PROXY_KEY})
    <T> T getProxy(Invoker<T> invoker, boolean generic) throws RpcException;
    @Adaptive({Constants.PROXY_KEY})
    <T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url) throws RpcException;

ProxyFactory$Adaptive

这个自适应扩展点，做了两件事情

通过 ExtensionLoader.getExtensionLoader(ProxyFactory.class).getExtension(extName) 获取了一个指定名称的扩展点；
在 dubbo-rpc-api/resources/META-INF/com.alibaba.dubbo.rpc.ProxyFactory 中，定义了 javassis=JavassisProxyFactory；
调用 JavassisProxyFactory 的 getInvoker 方法

public class ProxyFactory$Adaptive implements org.apache.dubbo.rpc.ProxyFactory {
    public java.lang.Object getProxy(org.apache.dubbo.rpc.Invoker arg0) throws org.apache.dubbo.rpc.RpcException {
        if (arg0 == null) throw new IllegalArgumentException("org.apache.dubbo.rpc.Invoker argument == null");
        if (arg0.getUrl() == null) throw new IllegalArgumentException("org.apache.dubbo.rpc.Invoker argument getUrl() == null");
        org.apache.dubbo.common.URL url = arg0.getUrl();
        String extName = url.getParameter("proxy", "javassist");
        if(extName == null) throw new IllegalStateException("Failed to get extension (org.apache.dubbo.rpc.ProxyFactory) name from url (" + url.toString() + ") use keys([proxy])");
        org.apache.dubbo.rpc.ProxyFactory extension = (org.apache.dubbo.rpc.ProxyFactory)ExtensionLoader.getExtensionLoader(org.apache.dubbo.rpc.ProxyFactory.class).getExtension(extName);
        return extension.getProxy(arg0);
    }
    public java.lang.Object getProxy(org.apache.dubbo.rpc.Invoker arg0, boolean arg1) throws org.apache.dubbo.rpc.RpcException {
        if (arg0 == null) throw new IllegalArgumentException("org.apache.dubbo.rpc.Invoker argument == null");
        if (arg0.getUrl() == null) throw new IllegalArgumentException("org.apache.dubbo.rpc.Invoker argument getUrl() == null");

        org.apache.dubbo.common.URL url = arg0.getUrl();
        String extName = url.getParameter("proxy", "javassist");
        if(extName == null) throw new IllegalStateException("Failed to get extension (org.apache.dubbo.rpc.ProxyFactory) name from url (" + url.toString() + ") use keys([proxy])");
        org.apache.dubbo.rpc.ProxyFactory extension = (org.apache.dubbo.rpc.ProxyFactory)ExtensionLoader.getExtensionLoader(org.apache.dubbo.rpc.ProxyFactory.class).getExtension(extName);
        return extension.getProxy(arg0, arg1);
    }
    public org.apache.dubbo.rpc.Invoker getInvoker(java.lang.Object arg0, java.lang.Class arg1, org.apache.dubbo.common.URL arg2) throws org.apache.dubbo.rpc.RpcException {
        if (arg2 == null) throw new IllegalArgumentException("url == null");
        org.apache.dubbo.common.URL url = arg2;
        String extName = url.getParameter("proxy", "javassist");
        if(extName == null) throw new IllegalStateException("Failed to get extension (org.apache.dubbo.rpc.ProxyFactory) name from url (" + url.toString() + ") use keys([proxy])");
        org.apache.dubbo.rpc.ProxyFactory extension = (org.apache.dubbo.rpc.ProxyFactory)ExtensionLoader.getExtensionLoader(org.apache.dubbo.rpc.ProxyFactory.class).getExtension(extName);
        return extension.getInvoker(arg0, arg1, arg2);
    }
}

JavassistProxyFactory.getInvoker

javassist 是一个动态类库，用来实现动态代理的。

proxy：接口的实现：com.gupaoedu.practice.dubbo.SayHelloServiceImpl
type：接口全称 com.gupaoedu.dubbo.ISayHelloService
url 协议地址：registry://...

@Override
public <T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url) {
    // TODO Wrapper cannot handle this scenario correctly: the classname contains '$'
    final Wrapper wrapper = Wrapper.getWrapper(proxy.getClass().getName().indexOf('$') < 0 ? proxy.getClass() : type);
    return new AbstractProxyInvoker<T>(proxy, type, url) {
        @Override
        protected Object doInvoke(T proxy, String methodName,
                                  Class<?>[] parameterTypes,
                                  Object[] arguments) throws Throwable {
            return wrapper.invokeMethod(proxy, methodName, parameterTypes, arguments);
        }
    };
}

javassist 生成的动态代理代码

通过断点的方式（Wrapper258 行），在 Wrapper.getWrapper 中的 makeWrapper，会创建一个动态代理，核心的方法 invokeMethod 代码如下

1566662632024

public Object invokeMethod(Object o, String n, Class[] p, Object[] v) throws java.lang.reflect.InvocationTargetException {
    com.gupao.springboot.dubbo.provider.SayHelloServiceImpl w;
    try {
        w = ((com.gupao.springboot.dubbo.provider.SayHelloServiceImpl) $1);
    } catch (Throwable e) {
        throw new IllegalArgumentException(e);
    }
    try {
        if ("sayHello".equals($2) && $3.length == 0) {
            return ($w) w.sayHello();
        }
    } catch (Throwable e) {
        throw new java.lang.reflect.InvocationTargetException(e);
    }
    throw new org.apache.dubbo.common.bytecode.NoSuchMethodException("Not found method \"" + $2 + "\" in class com.gupao.springboot.dubbo.provider.SayHelloServiceImpl.");
}

构建好了代理类之后，返回一个 AbstractproxyInvoker,并且它实现了 doInvoke 方法，这个地方似乎看到了 dubbo 消费者调用过来的时候触发的影子，因为 wrapper.invokeMethod 本质上就是触发上面动态代理类的方法 invokeMethod。

1566662869431

所以，简单总结一下 Invoke 本质上应该是一个代理，经过层层包装最终进行了发布。当消费者发起请求的时候，会获得这个 invoker 进行调用。

最终发布出去的 invoker, 也不是单纯的一个代理，也是经过多层包装

InvokerDelegate(DelegateProviderMetaDataInvoker(AbstractProxyInvoker()))

服务注册流程

关于服务发布这一条线分析完成之后，再来了解一下服务注册的过程，希望大家还记得我们之所以走到这一步，是因为我们在 RegistryProtocol 这个类中，看到了服务发布的流程。

public <T> Exporter<T> export(final Invoker<T> originInvoker) throws RpcException {
    URL registryUrl = getRegistryUrl(originInvoker);
    // url to export locally
    URL providerUrl = getProviderUrl(originInvoker);
    // Subscribe the override data
    // FIXME When the provider subscribes, it will affect the scene : a certain JVM exposes the service and call
    //  the same service. Because the subscribed is cached key with the name of the service, it causes the
    //  subscription information to cover.
    final URL overrideSubscribeUrl = getSubscribedOverrideUrl(providerUrl);
    final OverrideListener overrideSubscribeListener = new OverrideListener(overrideSubscribeUrl, originInvoker);
    overrideListeners.put(overrideSubscribeUrl, overrideSubscribeListener);

    providerUrl = overrideUrlWithConfig(providerUrl, overrideSubscribeListener);
    //export invoker
    final ExporterChangeableWrapper<T> exporter = doLocalExport(originInvoker, providerUrl);

    // url to registry
    final Registry registry = getRegistry(originInvoker);
    final URL registeredProviderUrl = getRegisteredProviderUrl(providerUrl, registryUrl);
    ProviderInvokerWrapper<T> providerInvokerWrapper = ProviderConsumerRegTable.registerProvider(originInvoker, registryUrl, registeredProviderUrl);
    //to judge if we need to delay publish
    boolean register = registeredProviderUrl.getParameter("register", true);
    if (register) {
        register(registryUrl, registeredProviderUrl);
        providerInvokerWrapper.setReg(true);
    }

    // Deprecated! Subscribe to override rules in 2.6.x or before.
    registry.subscribe(overrideSubscribeUrl, overrideSubscribeListener);
    exporter.setRegisterUrl(registeredProviderUrl);
    exporter.setSubscribeUrl(overrideSubscribeUrl);
    //Ensure that a new exporter instance is returned every time export
    return new DestroyableExporter<>(exporter);
}

服务注册核心代码

从 export 方法中抽离出来的部分代码，就是服务注册的流程

// url to registry
final Registry registry = getRegistry(originInvoker);
final URL registeredProviderUrl = getRegisteredProviderUrl(providerUrl, registryUrl);
ProviderInvokerWrapper<T> providerInvokerWrapper = ProviderConsumerRegTable.registerProvider(originInvoker, registryUrl, registeredProviderUrl);
//to judge if we need to delay publish
boolean register = registeredProviderUrl.getParameter("register", true);
if (register) {
    register(registryUrl, registeredProviderUrl);
    providerInvokerWrapper.setReg(true);
}

getRegistry

把 url 转化为对应配置的注册中心的具体协议
根据具体协议，从 registryFactory 中获得指定的注册中心实现

那么这个 registryFactory 具体是怎么赋值的呢？

private Registry getRegistry(final Invoker<?> originInvoker) {
//把 url 转化为配置的具体协议，比如 zookeeper://ip:port. 这样后续获得的注册中心就会是基于 zk 的实现
    URL registryUrl = getRegistryUrl(originInvoker);
    return registryFactory.getRegistry(registryUrl);
}

在 RegistryProtocol 中存在一段这样的代码，很明显这是通过依赖注入来实现的扩展点。

private RegistryFactory registryFactory;
public void setRegistryFactory(RegistryFactory registryFactory) {
    this.registryFactory = registryFactory;
}

按照扩展点的加载规则，我们可以先看看/META-INF/dubbo/internal 路径下找到 RegistryFactory 的配置文件，这个 factory 有多个扩展点的实现。

dubbo=org.apache.dubbo.registry.dubbo.DubboRegistryFactory
multicast=org.apache.dubbo.registry.multicast.MulticastRegistryFactory
zookeeper=org.apache.dubbo.registry.zookeeper.ZookeeperRegistryFactory
redis=org.apache.dubbo.registry.redis.RedisRegistryFactory
consul=org.apache.dubbo.registry.consul.ConsulRegistryFactory
etcd3=org.apache.dubbo.registry.etcd.EtcdRegistryFactory

接着，找到 RegistryFactory 的实现, 发现它里面有一个自适应的方法，根据 url 中 protocol 传入的值进行适配

@SPI("dubbo")
public interface RegistryFactory {
    @Adaptive({"protocol"})
    Registry getRegistry(URL url);

RegistryFactory$Adaptive

由于在前面的代码中，url 中的 protocol 已经改成了 zookeeper，那么这个时候根据 zookeeper 获得的 spi 扩展点应该是 ZookeeperRegistryFactory

import org.apache.dubbo.common.extension.ExtensionLoader;
public class RegistryFactory$Adaptive implements org.apache.dubbo.registry.RegistryFactory {
    public org.apache.dubbo.registry.Registry getRegistry(org.apache.dubbo.common.URL arg0)  {
        if (arg0 == null) throw new IllegalArgumentException("url == null");
        org.apache.dubbo.common.URL url = arg0;
        String extName = ( url.getProtocol() == null ? "dubbo" : url.getProtocol() );
        if(extName == null) throw new IllegalStateException("Failed to get extension (org.apache.dubbo.registry.RegistryFactory) name from url (" + url.toString() + ") use keys([protocol])");
        org.apache.dubbo.registry.RegistryFactory extension = (org.apache.dubbo.registry.RegistryFactory)ExtensionLoader.getExtensionLoader(org.apache.dubbo.registry.RegistryFactory.class).getExtension(extName);
        return extension.getRegistry(arg0);
    }
}

ZookeeperRegistryFactory

这个方法中并没有 getRegistry 方法，而是在父类 AbstractRegistryFactory

从缓存 REGISTRIES 中，根据 key 获得对应的 Registry
如果不存在，则创建 Registry

public Registry getRegistry(URL url) {
    url = URLBuilder.from(url)
        .setPath(RegistryService.class.getName())
        .addParameter(Constants.INTERFACE_KEY, RegistryService.class.getName())
        .removeParameters(Constants.EXPORT_KEY, Constants.REFER_KEY)
        .build();
    String key = url.toServiceStringWithoutResolving();
    // Lock the registry access process to ensure a single instance of the registry
    LOCK.lock();
    try {
        Registry registry = REGISTRIES.get(key);
        if (registry != null) {
            return registry;
        }
        //创建注册中心
        registry = createRegistry(url);
        if (registry == null) {
            throw new IllegalStateException("Can not create registry " + url);
        }
        REGISTRIES.put(key, registry);
        return registry;
    } finally {
        // Release the lock
        LOCK.unlock();
    }
}

createRegistry

创建一个 zookeeperRegistry，把 url 和 zookeepertransporter 作为参数传入。

这里的 zookeepertransporter 也是一个静态扩展点，查看其对应的文件，发现只有一个 CuratorZookeeperTransporter，所以这里的实现应该是 CuratorZookeeperTransporter。

zookeeperTransporter 这个属性也是基于依赖注入来赋值的，这个的值应该是
CuratorZookeeperTransporter 表示具体使用什么框架来和 zk 产生连接

public Registry createRegistry(URL url) {
    return new ZookeeperRegistry(url, zookeeperTransporter);
}

ZookeeperRegistry

这个方法中使用了 CuratorZookeeperTransport 来实现 zk 的连接

public ZookeeperRegistry(URL url, ZookeeperTransporter zookeeperTransporter) {
    super(url);
    if (url.isAnyHost()) {
        throw new IllegalStateException("registry address == null");
    }
    //获得 group 名称
    String group = url.getParameter(Constants.GROUP_KEY, DEFAULT_ROOT);
    if (!group.startsWith(Constants.PATH_SEPARATOR)) {
        group = Constants.PATH_SEPARATOR + group;
    }
    this.root = group;
    //产生一个 zookeeper 连接
    zkClient = zookeeperTransporter.connect(url);
    //添加 zookeeper 状态变化事件
    zkClient.addStateListener(state -> {
        if (state == StateListener.RECONNECTED) {
            try {
                recover();
            } catch (Exception e) {
                logger.error(e.getMessage(), e);
            }
        }
    });
}

registry.register(registedProviderUrl);

继续往下分析，会调用 registry.register 去将 dubbo:// 的协议地址注册到 zookeeper 上

这个方法会调用 FailbackRegistry 类中的 register. 为什么呢？因为 ZookeeperRegistry 这个类中并没有 register 这个方法，但是他的父类 FailbackRegistry 中存在 register 方法，而这个类又重写了 AbstractRegistry 类中的 register 方法。所以我们可以直接定位大 FailbackRegistry 这个类中的 register 方法中

register(registryUrl, registeredProviderUrl);

public void register(URL registryUrl, URL registeredProviderUrl) {
    Registry registry = registryFactory.getRegistry(registryUrl);
    registry.register(registeredProviderUrl);
}

FailbackRegistry.register

FailbackRegistry，从名字上来看，是一个失败重试机制
调用父类的 register 方法，讲当前 url 添加到缓存集合中

调用 doRegister 方法，这个方法很明显，是一个抽象方法，会由 ZookeeperRegistry 子类实现。

public void register(URL url) {
    super.register(url);
    removeFailedRegistered(url);
    removeFailedUnregistered(url);
    try {
        // 调用子类实现真正的服务注册，把 url 注册到 zk 上
        doRegister(url);
    } catch (Exception e) {
        Throwable t = e;
        // 如果开启了启动时检测，则直接抛出异常
        boolean check = getUrl().getParameter(Constants.CHECK_KEY, true)
            && url.getParameter(Constants.CHECK_KEY, true)
            && !Constants.CONSUMER_PROTOCOL.equals(url.getProtocol());
        boolean skipFailback = t instanceof SkipFailbackWrapperException;
        if (check || skipFailback) {
            if (skipFailback) {
                t = t.getCause();
            }
            throw new IllegalStateException("Failed to register " + url + " to registry " + getUrl().getAddress() + ", cause: " + t.getMessage(), t);
        } else {
            logger.error("Failed to register " + url + ", waiting for retry, cause: " + t.getMessage(), t);
        }
        // 将失败的注册请求记录到失败列表，定时重试
        addFailedRegistered(url);
    }
}

ZookeeperRegistry.doRegister

最终调用 curator 的客户端把服务地址注册到 zk

public void doRegister(URL url) {
    try {
        zkClient.create(toUrlPath(url), url.getParameter(Constants.DYNAMIC_KEY, true));
    } catch (Throwable e) {
        throw new RpcException("Failed to register " + url + " to zookeeper " + getUrl() + ", cause: " + e. getMessage(), e);
    }
}

dubbo进阶之服务发布

# 源码分析思考

# Dubbo 对于 sping 的扩展

# Spring 的标签扩展

# Dubbo 的接入实现

# DubboBeanDefinitionParser

# ServiceBean 的实现

# ServiceBean 中服务暴露过程

# afterPropertiesSet

# onApplicationEvent

# export

# ServiceConfig 配置类

# super.export

# doExport

# doExportUrls

# loadRegistries

# doExportUrlsFor1Protocol

# protocol.export

# Protocol$Adaptive

# RegistryProtocol.export

# doLocalExport

# DubboProtocol.export

# Wrapper 包装

# ProtocolFilterWrapper

# export

# openServer

# createServer

# Exchangers.bind

# headerExchanger.bind

# Transporters.bind

# getTransporter

# NettyTransporter.bind

# NettyServer

# doOpen

# Invoker 是什么

# ProxyFacotory.getInvoker

# ProxyFactory

# ProxyFactory$Adaptive

# JavassistProxyFactory.getInvoker

# javassist 生成的动态代理代码

# 服务注册流程

# 服务注册核心代码

# getRegistry

# RegistryFactory$Adaptive

# ZookeeperRegistryFactory

# createRegistry

# ZookeeperRegistry

# registry.register(registedProviderUrl);

# FailbackRegistry.register

# ZookeeperRegistry.doRegister

源码分析思考

Dubbo 对于 sping 的扩展

Spring 的标签扩展

Dubbo 的接入实现

DubboBeanDefinitionParser

ServiceBean 的实现

ServiceBean 中服务暴露过程

afterPropertiesSet

onApplicationEvent

export

ServiceConfig 配置类

super.export

doExport

doExportUrls

loadRegistries

doExportUrlsFor1Protocol

protocol.export

Protocol$Adaptive

RegistryProtocol.export

doLocalExport

DubboProtocol.export

Wrapper 包装

ProtocolFilterWrapper

export

openServer

createServer

Exchangers.bind

headerExchanger.bind

Transporters.bind

getTransporter

NettyTransporter.bind

NettyServer

doOpen

Invoker 是什么

ProxyFacotory.getInvoker

ProxyFactory

ProxyFactory$Adaptive

JavassistProxyFactory.getInvoker

javassist 生成的动态代理代码

服务注册流程

服务注册核心代码

getRegistry

RegistryFactory$Adaptive

ZookeeperRegistryFactory

createRegistry

ZookeeperRegistry

registry.register(registedProviderUrl);

FailbackRegistry.register

ZookeeperRegistry.doRegister
