MyBatis体系结构与工作原理

soulballad约 9856 字大约 33 分钟

MyBatis 的工作流程分析

在上次的《应用分析与最佳实践》的课程里面，我们学习了 MyBatis 的编程式使用的方法，我们再来回顾一下 MyBatis 的主要工作流程：

首先在 MyBatis 启动的时候我们要去解析配置文件，包括全局配置文件和映射器配置文件，这里面包含了我们怎么控制 MyBatis 的行为，和我们要对数据库下达的指令，也就是我们的 SQL 信息。我们会把它们解析成一个 Configuration 对象。

接下来就是我们操作数据库的接口，它在应用程序和数据库中间，代表我们跟数据库之间的一次连接：这个就是 SqlSession 对象。
我们要获得一个会话，必须有一个会话工厂SqlSessionFactory。SqlSessionFactory 里面又必须包含我们的所有的配置信息，所以我们会通过一个Builder 来创建工厂类。
我们知道，MyBatis 是对 JDBC 的封装，也就是意味着底层一定会出现 JDBC 的一些核心对象，比如执行 SQL 的 Statement，结果集 ResultSet。在 Mybatis 里面，SqlSession 只是提供给应用的一个接口，还不是 SQL 的真正的执行对象。
我们上次课提到了，SqlSession 持有了一个 Executor 对象，用来封装对数据库的操作。
在执行器 Executor 执行 query 或者 update 操作的时候我们创建一系列的对象，来处理参数、执行 SQL、处理结果集，这里我们把它简化成一个对象：StatementHandler，在阅读源码的时候我们再去了解还有什么其他的对象。

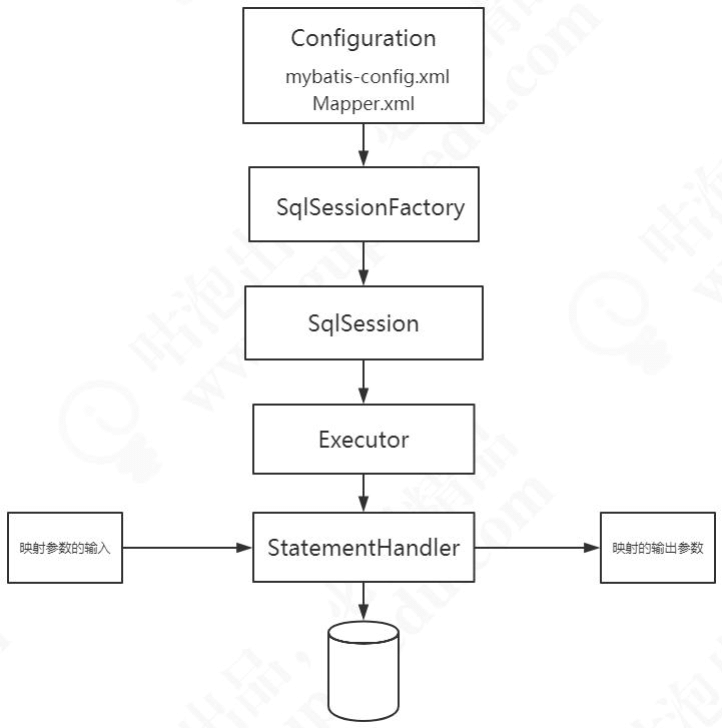

这个就是 MyBatis 主要的工作流程，如图：

MyBatis架构分层与模块划分

在 MyBatis 的主要工作流程里面，不同的功能是由很多不同的类协作完成的，它们分布在 MyBatis jar 包的不同的 package 里面。

我们来看一下 MyBatis 的 jar 包（基于 3.5.1），

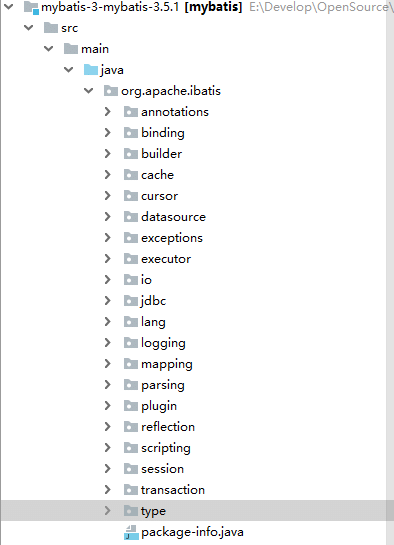

jar 包结构是这样的（20 个包）：

大概有 300 多个类，这样看起来不够清楚，不知道什么类在什么环节工作，属于什么层次。
跟 Spring 一样，MyBatis 按照功能职责的不同，所有的 package 可以分成不同的工作层次。
我们可以把 MyBatis 的工作流程类比成餐厅的服务流程。

第一个是跟客户打交道的服务员，它是用来接收程序的工作指令的，我们把它叫做接口层。
第二个是后台的厨师，他们根据客户的点菜单，把原材料加工成成品，然后传到窗口。这一层是真正去操作数据的，我们把它叫做核心层。
最后就是餐厅也需要有人做后勤（比如清洁、采购、财务），来支持厨师的工作和整个餐厅的运营。我们把它叫做基础层。

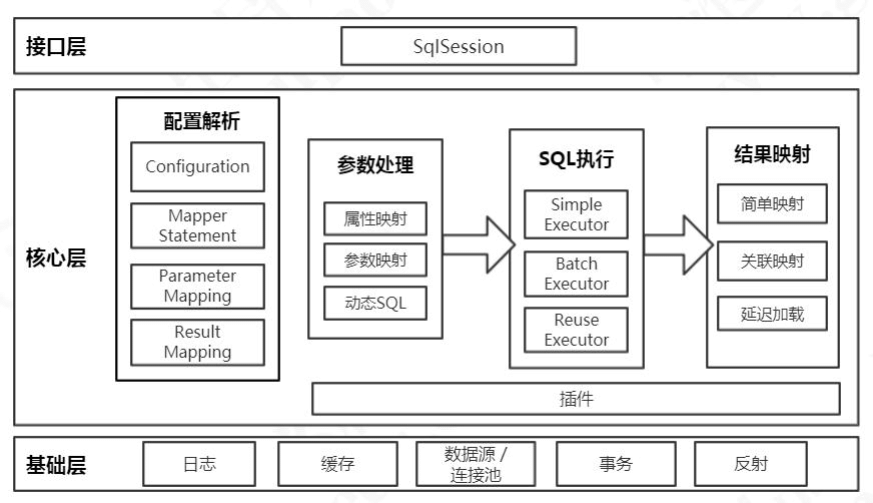

来看一下这张图，我们根据刚才的分层，和大体的执行流程，做了这么一个总结。当然，从不同的角度来描述，架构图的划分有所区别，这张图画起来也有很多形式。我们先从总体上建立一个印象。每一层的主要对象和主要的功能我们也给大家分析一下。

注：基础层的其他模块省略了

接口层

首先接口层是我们打交道最多的。核心对象是 SqlSession，它是上层应用和 MyBatis 打交道的桥梁，SqlSession 上定义了非常多的对数据库的操作方法。接口层在接收到调用请求的时候，会调用核心处理层的相应模块来完成具体的数据库操作。

核心处理层

接下来是核心处理层。既然叫核心处理层，也就是跟数据库操作相关的动作都是在这一层完成的。

核心处理层主要做了这几件事：

把接口中传入的参数解析并且映射成 JDBC 类型；
解析 xml 文件中的 SQL 语句，包括插入参数，和动态 SQL 的生成；
执行 SQL 语句；
处理结果集，并映射成 Java 对象。

插件也属于核心层，这是由它的工作方式和拦截的对象决定的。

基础支持层

最后一个就是基础支持层。基础支持层主要是一些抽取出来的通用的功能（实现复用），用来支持核心处理层的功能。比如数据源、缓存、日志、xml 解析、反射、IO、事务等等这些功能。

这个就是 MyBatis 的主要工作流程和架构分层。接下来我们来学习一下基础层里面的一个主要模块，缓存。我们一起来了解一下 MyBatis 一级缓存和二级缓存的区别，和它们的工作方式，以及使用过程里面有什么注意事项。

MyBatis缓存详解

cache缓存

（基于 mybatis-standalone 工程）

缓存是一般的 ORM 框架都会提供的功能，目的就是提升查询的效率和减少数据库的压力。跟 Hibernate 一样，MyBatis 也有一级缓存和二级缓存，并且预留了集成第三方缓存的接口。

缓存体系结构

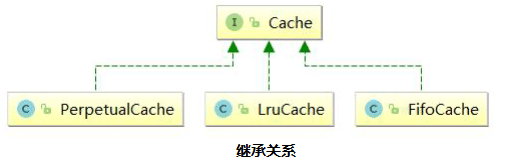

MyBatis 跟缓存相关的类都在 cache 包里面，其中有一个 Cache 接口，只有一个默认的实现类 PerpetualCache，它是用 HashMap 实现的。

除此之外，还有很多的装饰器，通过这些装饰器可以额外实现很多的功能：回收策略、日志记录、定时刷新等等。

//煎饼加鸡蛋加香肠
"装饰者模式（Decorator Pattern）是指在不改变原有对象的基础之上，将功能附加到对象上，提供了比继承更有弹性的替代方案（扩展原有对象的功能）。"

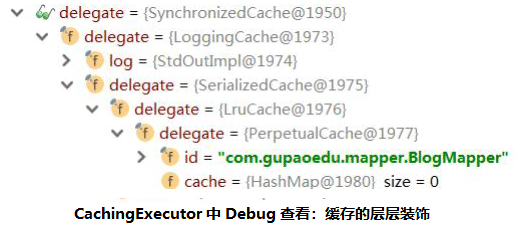

但是无论怎么装饰，经过多少层装饰，最后使用的还是基本的实现类（默认PerpetualCache）。

所有的缓存实现类总体上可分为三类：基本缓存、淘汰算法缓存、装饰器缓存。

缓存实现类	描述	作用	装饰条件
基本缓存	缓存基本实现类	默认是 PerpetualCache，类也可以自定义比如RedisCache、EhCache 等，具备基本功能的缓存	无
LruCache	LRU策略的缓存	当缓存到达上限时候，删除最近最少使用的缓存（Least Recently Use）	eviction="LRU"（默认）
FifoCache	FIFO策略的缓存	当缓存到达上限时候，删除最先入队的缓存	eviction="FIFO"
SoftCache WeakCache	带清理策略的缓存	通过 JVM的软引用和弱引用来实现缓存，当 JVM 内存不足时，会自动清理掉这些缓存，基于SoftReference 和 WeakReference	eviction="SOFT" eviction="WEAK"
LoggingCache	带日志功能的缓存	比如：输出缓存命中率	基本
SynchronizedCache	同步缓存	基于synchronized关键字实现，解决并发问题	基本
BlockingCache	阻塞缓存	通过在 get/put方式中加锁，保证只有一个线程操作缓存，基于Java重入锁实现	blocking=true
SerializedCache	支持序列化的缓存	将对象序列化以后存到缓存中，取出时反序列化	readOnly=false（默认）
ScheduledCache	定时调度的缓存	在进行 get/put/remove/getSize 等操作前，判断缓存时间是否超过了设置的最长缓存时间（默认是一小时），如果是则清空缓存--即每隔一段时间清空一次缓存	flushInterval不为空
TransactionalCache	事务缓存	在二级缓存中使用，可一次存入多个缓存，移除多个缓存	在TransactionalCach eManager中用 Map 维护对应关系

思考：缓存对象在什么时候创建？什么情况下被装饰？

我们要弄清楚这个问题，就必须要知道 MyBatis 的一级缓存和二级缓存的工作位置和工作方式的区别。

一级缓存

一级缓存（本地缓存）介绍

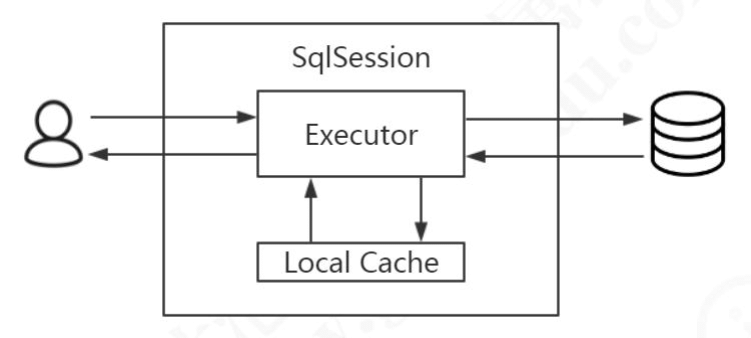

一级缓存也叫本地缓存，MyBatis 的一级缓存是在会话（SqlSession）层面进行缓存的。MyBatis 的一级缓存是默认开启的，不需要任何的配置。

首先我们必须去弄清楚一个问题，在 MyBatis 执行的流程里面，涉及到这么多的对象，那么缓存 PerpetualCache 应该放在哪个对象里面去维护？如果要在同一个会话里面共享一级缓存，这个对象肯定是在 SqlSession 里面创建的，作为 SqlSession 的一个属性。

DefaultSqlSession 里面只有两个属性，Configuration 是全局的，所以缓存只可能放在 Executor 里面维护------SimpleExecutor/ReuseExecutor/BatchExecutor 的父类 BaseExecutor 的构造函数中持有了 PerpetualCache。

在同一个会话里面，多次执行相同的 SQL 语句，会直接从内存取到缓存的结果，不会再发送 SQL 到数据库。但是不同的会话里面，即使执行的 SQL 一模一样（通过一个 Mapper 的同一个方法的相同参数调用），也不能使用到一级缓存。

接下来我们来验证一下，MyBatis 的一级缓存到底是不是只能在一个会话里面共享，以及跨会话（不同 session）操作相同的数据会产生什么问题。

一级缓存验证

（基于 mybatis-standalone 工程，注意演示一级缓存需要先关闭二级缓存，localCacheScope 设置为 SESSION）

判断是否命中缓存：如果再次发送 SQL 到数据库执行，说明没有命中缓存；如果直接打印对象，说明是从内存缓存中取到了结果。

在同一个 session 中共享

BlogMappermapper=session.getMapper(BlogMapper.class);
System.out.println(mapper.selectBlog(1));
System.out.println(mapper.selectBlog(1));

不同 session 不能共享

SqlSession session1=sqlSessionFactory.openSession();
BlogMappermapper1=session1.getMapper(BlogMapper.class);
System.out.println(mapper.selectBlog(1));

PS：一级缓存在 BaseExecutor 的 query()------queryFromDatabase()中存入。在 queryFromDatabase() 之前会 get()。

同一个会话中，update（包括 delete）会导致一级缓存被清空

mapper.updateByPrimaryKey(blog);
session.commit();
System.out.println(mapper.selectBlogById(1));

一级缓存是在 BaseExecutor 中的 update()方法中调用 clearLocalCache()清空的（无条件），query 中会判断。

如果跨会话，会出现什么问题？

其他会话更新了数据，导致读取到脏数据（一级缓存不能跨会话共享）

//会话2更新了数据，会话2的一级缓存更新
BlogMappermapper2=session2.getMapper(BlogMapper.class);
mapper2.updateByPrimaryKey(blog);
session2.commit();
//会话1读取到脏数据，因为一级缓存不能跨会话共享
System.out.println(mapper1.selectBlog(1));

一级缓存的不足

使用一级缓存的时候，因为缓存不能跨会话共享，不同的会话之间对于相同的数据可能有不一样的缓存。在有多个会话或者分布式环境下，会存在脏数据的问题。如果要解决这个问题，就要用到二级缓存。
【思考】一级缓存怎么命中？CacheKey 怎么构成？
【思考】一级缓存是默认开启的，怎么关闭一级缓存？

二级缓存

二级缓存介绍

二级缓存是用来解决一级缓存不能跨会话共享的问题的，范围是 namespace 级别的，可以被多个 SqlSession 共享（只要是同一个接口里面的相同方法，都可以共享），生命周期和应用同步。

思考一个问题：如果开启了二级缓存，二级缓存应该是工作在一级缓存之前，还是在一级缓存之后呢？二级缓存是在哪里维护的呢？

作为一个作用范围更广的缓存，它肯定是在 SqlSession 的外层，否则不可能被多个 SqlSession 共享。而一级缓存是在 SqlSession 内部的，所以第一个问题，肯定是工作在一级缓存之前，也就是只有取不到二级缓存的情况下才到一个会话中去取一级缓存。

第二个问题，二级缓存放在哪个对象中维护呢？要跨会话共享的话，SqlSession 本身和它里面的 BaseExecutor 已经满足不了需求了，那我们应该在 BaseExecutor 之外创建一个对象。

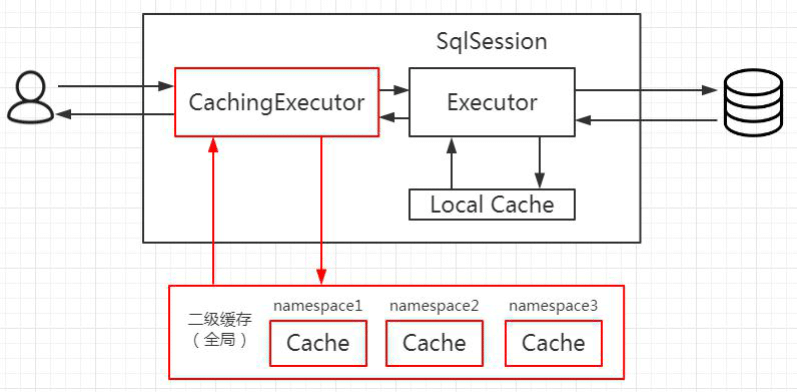

实际上 MyBatis 用了一个装饰器的类来维护，就是 CachingExecutor。如果启用了二级缓存，MyBatis 在创建 Executor 对象的时候会对 Executor 进行装饰。

CachingExecutor 对于查询请求，会判断二级缓存是否有缓存结果，如果有就直接返回，如果没有委派交给真正的查询器 Executor 实现类，比如 SimpleExecutor 来执行查询，再走到一级缓存的流程。最后会把结果缓存起来，并且返回给用户。

一级缓存是默认开启的，那二级缓存怎么开启呢？

开启二级缓存的方法

第一步：在 mybatis-config.xml 中配置了（可以不配置，默认是 true）：

<setting name="cacheEnabled" value="true"/>

只要没有显式地设置 cacheEnabled=false，都会用 CachingExecutor 装饰基本的执行器。

第二步：在 Mapper.xml 中配置<cache/>标签：

<!--声明这个namespace使用二级缓存-->
<cache type="org.apache.ibatis.cache.impl.PerpetualCache"
       size="1024"<!---最多缓存对象个数，默认1024-->
eviction="LRU"<!---回收策略-->
flushInterval="120000"<!---自动刷新时间ms，未配置时只有调用时刷新-->
readOnly="false"/><!---默认是false（安全），改为true可读写时，对象必须支持序列化-->

cache 属性详解：

属性	含义	取值
type	缓存实现类	需要实现 Cache 接口，默认是 PerpetualCache
size	最多缓存对象个数	默认 1024
eviction	回收策略（缓存淘汰算法）	LRU – 最近最少使用的：移除最长时间不被使用的对象（默认）。FIFO – 先进先出：按对象进入缓存的顺序来移除它们。 SOFT – 软引用：移除基于垃圾回收器状态和软引用规则的对象。 WEAK – 弱引用：更积极地移除基于垃圾收集器状态和弱引用规则的对象。
flushInterval	定时自动清空缓存间隔	自动刷新时间，单位 ms，未配置时只有调用时刷新
readOnly	是否只读	true：只读缓存；会给所有调用者返回缓存对象的相同实例。因此这些对象不能被修改。这提供了很重要的性能优势。 false：读写缓存；会返回缓存对象的拷贝（通过序列化），不会共享。这会慢一些，但是安全，因此默认是 false。改为 false 可读写时，对象必须支持序列化。
blocking	是否使用可重入锁实现缓存的并发控制	true，会使用 BlockingCache对 Cache 进行装饰默认 false

Mapper.xml 配置了<cache>之后，select() 会被缓存。update()、delete()、insert() 会刷新缓存。

思考：如果 cacheEnabled=true，Mapper.xml 没有配置标签，还有二级缓存吗？还会出现 CachingExecutor 包装对象吗？

只要 cacheEnabled=true 基本执行器就会被装饰。有没有配置<cache>，决定了在启动的时候会不会创建这个 mapper 的 Cache 对象，最终会影响到 CachingExecutor query 方法里面的判断：

if(cache!=null){

如果某些查询方法对数据的实时性要求很高，不需要二级缓存，怎么办？

我们可以在单个 Statement ID 上显式关闭二级缓存（默认是 true）：

<selectid="selectBlog"resultMap="BaseResultMap" useCache="false">

了解了二级缓存的工作位置和开启关闭的方法之后，我们也来验证一下二级缓存。

二级缓存验证

（验证二级缓存需要先开启二级缓存）

事务不提交，二级缓存不存在
```
BlogMappermapper1=session1.getMapper(BlogMapper.class);
System.out.println(mapper1.selectBlogById(1));
//事务不提交的情况下，二级缓存不会写入
//session1.commit();
BlogMappermapper2=session2.getMapper(BlogMapper.class);
System.out.println(mapper2.selectBlogById(1));
```
思考：为什么事务不提交，二级缓存不生效？
因为二级缓存使用 TransactionalCacheManager（TCM）来管理，最后又调用了 TransactionalCache 的getObject(). putObject和commit()方法，TransactionalCache 里面又持有了真正的 Cache 对象，比如是经过层层装饰的 PerpetualCache。
在 putObject 的时候，只是添加到了 entriesToAddOnCommit 里面，只有它的 commit()方法被调用的时候才会调用 flushPendingEntries()真正写入缓存。它就是在 DefaultSqlSession 调用 commit() 的时候被调用的。
使用不同的 session 和 mapper，验证二级缓存可以跨 session 存在取消以上 commit() 的注释

在其他的 session 中执行增删改操作，验证缓存会被刷新

Blogblog=newBlog();
blog.setBid(1);
blog.setName("357");
mapper3.updateByPrimaryKey(blog);
session3.commit();
//执行了更新操作，二级缓存失效，再次发送SQL查询
System.out.println(mapper2.selectBlogById(1));

思考：为什么增删改操作会清空缓存？

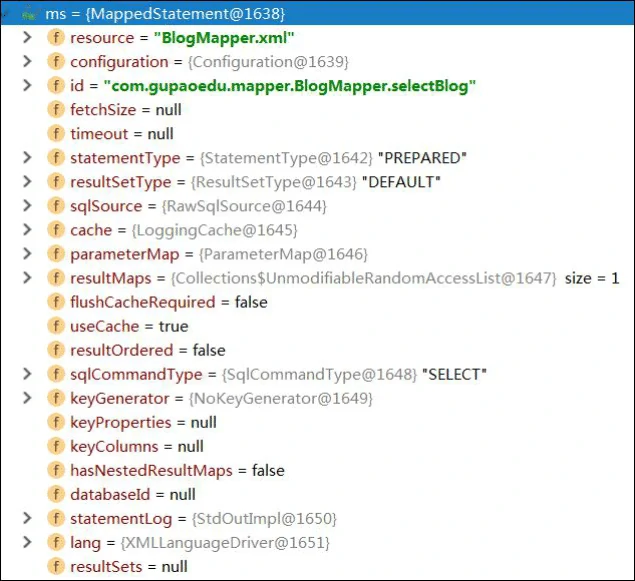

在 CachingExecutor 的 update() 方法里面会调用 flushCacheIfRequired(ms)，isFlushCacheRequired 就是从标签里面渠道的 flushCache 的值。而增删改操作的 flushCache 属性默认为 true。

什么时候开启二级缓存？

一级缓存默认是打开的，二级缓存需要配置才可以开启。那么我们必须思考一个问题，在什么情况下才有必要去开启二级缓存？

1、因为所有的增删改都会刷新二级缓存，导致二级缓存失效，所以适合在查询为主的应用中使用，比如历史交易、历史订单的查询。否则缓存就失去了意义。
2、如果多个 namespace 中有针对于同一个表的操作，比如 Blog 表，如果在一个 namespace 中刷新了缓存，另一个 namespace 中没有刷新，就会出现读到脏数据的情况。所以，推荐在一个 Mapper 里面只操作单表的情况使用。

思考：如果要让多个 namespace 共享一个二级缓存，应该怎么做？
跨 namespace 的缓存共享的问题，可以使用<cache-ref>来解决：

<cache-ref namespace="com.gupaoedu.crud.dao.DepartmentMapper"/>

cache-ref 代表引用别的命名空间的 Cache 配置，两个命名空间的操作使用的是同一个 Cache。在关联的表比较少，或者按照业务可以对表进行分组的时候可以使用。

注意：在这种情况下，多个 Mapper 的操作都会引起缓存刷新，缓存的意义已经不大了。

第三方缓存做二级缓存

除了 MyBatis 自带的二级缓存之外，我们也可以通过实现 Cache 接口来自定义二级缓存。
MyBatis 官方提供了一些第三方缓存集成方式，比如 ehcache 和 redis：redis-cacheopen in new window

pom 文件引入依赖：

<dependency>
    <groupId>org.mybatis.caches</groupId>
    <artifactId>mybatis-redis</artifactId>
    <version>1.0.0-beta2</version>
</dependency>

Mapper.xml 配置，type 使用 RedisCache：

<cache type="org.mybatis.caches.redis.RedisCache"
       eviction="FIFO" flushInterval="60000" size="512" readOnly="true"/>

redis.properties 配置：

host=localhost
port=6379
connectionTimeout=5000
soTimeout=5000
database=0

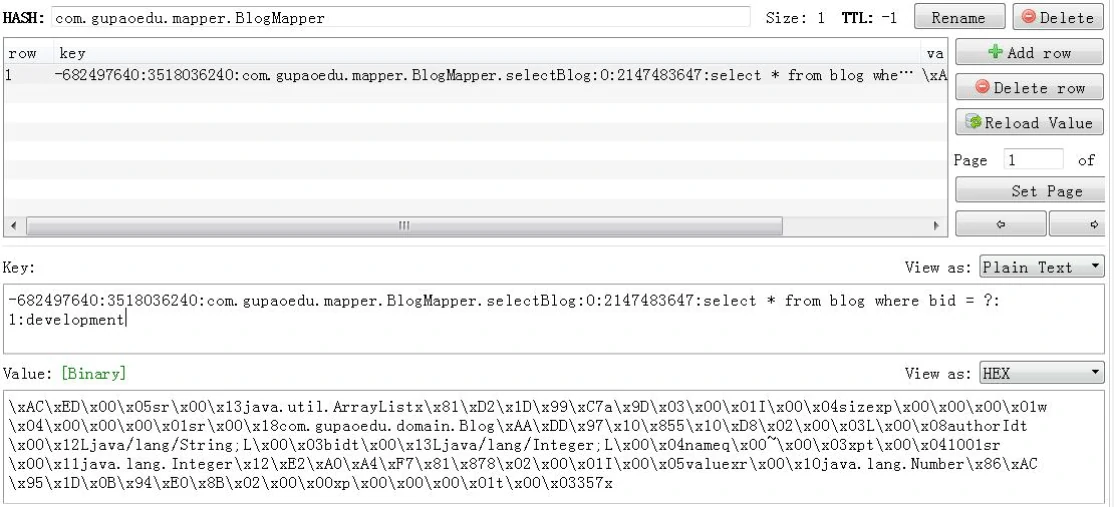

Redis 作为二级缓存的验证：

当然，我们也可以使用独立的缓存服务，不使用 MyBatis 自带的二级缓存。

MyBatis 源码解读

注意先看预习资料。

带着问题去看源码

分析源码，我们还是从编程式的 demo 入手。Spring 的集成我们会在后面讲到。

InputStream inputStream=Resources.getResourceAsStream(resource);
SqlSessionFactory sqlSessionFactory=new SqlSessionFactoryBuilder().build(inputStream);
SqlSession session=sqlSessionFactory.openSession();
BlogMapper mapper=session.getMapper(BlogMapper.class);
Blog blog=mapper.selectBlogById(1);

把文件读取成流的这一步我们就省略了。所以下面我们分成四步来分析。

第一步，我们通过建造者模式创建一个工厂类，配置文件的解析就是在这一步完成的，包括 mybatis-config.xml 和 Mapper 适配器文件。
问题：解析的时候怎么解析的，做了什么，产生了什么对象，结果存放到了哪里。解析的结果决定着我们后面有什么对象可以使用，和到哪里去取。

第二步，通过 SqlSessionFactory 创建一个 SqlSession。
问题：SqlSession 是用来操作数据库的，返回了什么实现类，除了 SqlSession，还创建了什么对象，创建了什么环境？

第三步，获得一个 Mapper 对象。
问题：Mapper 是一个接口，没有实现类，是不能被实例化的，那获取到的这个 Mapper 对象是什么对象？为什么要从 SqlSession 里面去获取？为什么传进去一个接口，然后还要用接口类型来接收？

第四步，调用接口方法。
问题：我们的接口没有创建实现类，为什么可以调用它的方法？那它调用的是什么方法？它又是根据什么找到我们要执行的 SQL 的？也就是接口方法怎么和 XML 映射器里面的 StatementID 关联起来的？

此外，我们的方法参数是怎么转换成 SQL 参数的？获取到的结果集是怎么转换成对象的？

接下来我们就会详细分析每一步的流程，包括里面有哪些核心的对象和关键的方法。
【作业】追踪 update 的流程，绘制每一步的时序图

一、配置解析过程

首先我们要清楚的是配置解析的过程全部只解析了两种文件。一个是 mybatis-config.xml 全局配置文件。另外就是可能有很多个的 Mapper.xml 文件，也包括在 Mapper 接口类上面定义的注解。

我们从 mybatis-config.xml 开始。在第一节课的时候我们已经分析了核心配置了，大概明白了 MyBatis 有哪些配置项，和这些配置项的大致含义。这里我们再具体看一下这里面的标签都是怎么解析的，解析的时候做了什么。

SqlSessionFactory sqlSessionFactory=new SqlSessionFactoryBuilder().build(inputStream);

首先我们 new 了一个 SqlSessionFactoryBuilder，非常明显的建造者模式，它里面定义了很多个 build 方法的重载，最终返回的是一个 SqlSessionFactory 对象（单例模式）。我们点进去 build 方法。

这里面创建了一个 XMLConfigBuilder 对象（Configuration 对象也是这个时候创建的）。

XMLConfigBuilder

XMLConfigBuilder 是抽象类 BaseBuilder 的一个子类，专门用来解析全局配置文件，针对不同的构建目标还有其他的一些子类，比如：

XMLMapperBuilder：解析 Mapper 映射器
XMLStatementBuilder：解析增删改查标签

根据我们解析的文件流，这里后面两个参数都是空的，创建了一个 parser。
这里有两步，第一步是调用 parser 的 parse() 方法，它会返回一个 Configuration 类。

之前我们说过，也就是配置文件里面所有的信息都会放在 Configuration 里面。Configuration 类里面有很多的属性，有很多是跟 config 里面的标签直接对应的。

我们先看一下 parse()方法：
首先会检查是不是已经解析过，也就是说在应用的生命周期里面，config 配置文件只需要解析一次，生成的 Configuration 对象也会存在应用的整个生命周期中。接下来就是 parseConfiguration 方法：

parseConfiguration(parser.evalNode("/configuration"));

这下面有十几个方法，对应着 config 文件里面的所有一级标签。

问题：MyBatis 全局配置文件的顺序可以颠倒吗？

propertiesElement()

第一个是解析<properties>标签，读取我们引入的外部配置文件。这里面又有两种类型，一种是放在 resource 目录下的，是相对路径，一种是写的绝对路径的。解析的最终结果就是我们会把所有的配置信息放到名为 defaults 的 Properties 对象里面，最后把 XPathParser 和 Configuration 的 Properties 属性都设置成我们填充后的 Properties 对象。

settingsAsProperties()

第二个，我们把<settings>标签也解析成了一个 Properties 对象，对于<settings>标签的子标签的处理在后面。

在早期的版本里面解析和设置都是在后面一起的，这里先解析成 Properties 对象是因为下面的两个方法要用到。

loadCustomVfs(settings)

loadCustomVfs 是获取 Virtual File System 的自定义实现类，比如我们要读取本地文件，或者 FTP 远程文件的时候，就可以用到自定义的 VFS 类。我们根据<settings>标签里面的<vfsImpl>标签，生成了一个抽象类 VFS 的子类，并且赋值到 Configuration中。

loadCustomLogImpl(settings)

loadCustomLogImpl 是根据<logImpl>标签获取日志的实现类，我们可以用到很多的日志的方案，包括 LOG4J，LOG4J2，SLF4J 等等。这里生成了一个 Log 接口的实现类，并且赋值到 Configuration 中。

typeAliasesElement()

接下来，我们解析<typeAliases>标签，我们在讲配置的时候也讲过，它有两种定义方式，一种是直接定义一个类的别名，一种就是指定一个包，那么这个 package 下面所有的类的名字就会成为这个类全路径的别名。

类的别名和类的关系，我们放在一个 TypeAliasRegistry 对象里面。

pluginElement()

接下来就是解析<plugins>标签，比如 Pagehelper 的翻页插件，或者我们自定义的插件。<plugins>标签里面只有<plugin>标签，<plugin>标签里面只有<property>标签。

标签解析完以后，会生成一个 Interceptor 对象，并且添加到 Configuration 的 InterceptorChain 属性里面，它是一个 List。

objectFactoryElement()、objectWrapperFactoryElement()

接下来的两个标签是用来实例化对象用的，这两个标签，分别生成 <objectFactory> 和 <objectWrapperFactory> ObjectFactory 、ObjectWrapperFactory 对象，同样设置到 Configuration 的属性里面。

reflectorFactoryElement()

解析 reflectorFactory 标签，生成 ReflectorFactory 对象（在官方 3.5.1 的 pdf 文档里面没有找到这个配置）。

settingsElement(settings)

这里就是对<settings>标签里面所有子标签的处理了，前面我们已经把子标签全部转换成了 Properties 对象，所以在这里处理 Properties 对象就可以了。

二级标签里面有很多的配置，比如二级缓存，延迟加载，自动生成主键这些。需要注意的是，我们之前提到的所有的默认值，都是在这里赋值的。如果说后面我们不知道这个属性的值是什么，也可以到这一步来确认一下。

所有的值，都会赋值到 Configuration 的属性里面去。

environmentsElement()

这一步是解析<environments>标签。

我们前面讲过，一个 environment 就是对应一个数据源，所以在这里我们会根据配置的 <transactionManager>创建一个事务工厂，根据<dataSource>标签创建一个数据源，最后把这两个对象设置成 Environment 对象的属性，放到 Configuration 里面。

回答了前面的问题：数据源工厂和数据源在哪里创建。
先记下这个问题：数据源和事务工厂在哪里会用到？

databaseIdProviderElement()

解析 databaseIdProvider 标签，生成 DatabaseIdProvider 对象（用来支持不同厂商的数据库）。

typeHandlerElement()

跟 TypeAlias 一样，TypeHandler 有两种配置方式，一种是单独配置一个类，一种是指定一个 package。最后我们得到的是 JavaType 和 JdbcType，以及用来做相互映射的 TypeHandler 之间的映射关系。

最后存放在 TypeHandlerRegistry 对象里面。
问题：这种三个对象（Java 类型，JDBC 类型，Handler）的关系怎么映射？（Map 里面再放一个 Map）

mapperElement()

http://www.mybatis.org/mybatis-3/zh/configuration.html#mappers

1）判断

最后就是<mappers>标签的解析。

扫描类型	含义
resource	相对路径
url	绝对路径
package	包
class	单个接口

首先会判断是不是接口，只有接口才解析；然后判断是不是已经注册了，单个 Mapper重复注册会抛出异常。

2）注册

XMLMapperBuilder.parse() 方法，是对 Mapper 映射器的解析。里面有两个方法：

configurationElement()------ 解析所有的子标签，其中 buildStatementFromContext() 最终获得 MappedStatement 对象。
bindMapperForNamespace()------把 namespace（接口类型）和工厂类绑定起来。

无论是按 package 扫描，还是按接口扫描，最后都会调用到 MapperRegistry 的 addMapper() 方法。
MapperRegistry 里面维护的其实是一个 Map 容器，存储接口和代理工厂的映射关系。

问题：为什么要放一个代理工厂呢？代理工厂用来干什么？

3）处理注解

除了映射器文件，在这里也会去解析 Mapper 接口方法上的注解。在 addMapper() 方法里面创建了一个 MapperAnnotationBuilder，我们点进去看一下 parse() 方法。

parseCache() 和 parseCacheRef() 方法其实是对 @CacheNamespace 和@CacheNamespaceRef 这两个注解的处理。
parseStatement() 方法里面的各种 getAnnotation()，都是对注解的解析，比如 @Options，@SelectKey，@ResultMap 等等。
最后同样会解析成 MappedStatement 对象，也就是说在 XML 中配置，和使用注解配置，最后起到一样的效果。

4）收尾

如果注册没有完成，还要从 Map 里面 remove 掉。

// MapperRegistry.java
finally{
    if(!loadCompleted){
        knownMappers.remove(type);
    }
}

最后，MapperRegistry 也会放到 Configuration 里面去。

第二步是调用另一个 build()方法，返回 DefaultSqlSessionFactory。

总结

在这一步，我们主要完成了 config 配置文件、Mapper 文件、Mapper 接口上的注解的解析。
我们得到了一个最重要的对象 Configuration，这里面存放了全部的配置信息，它在属性里面还有各种各样的容器。

最后，返回了一个 DefaultSqlSessionFactory，里面持有了 Configuration 的实例。

时序图

二、会话创建过程

这是第二步，我们跟数据库的每一次连接，都需要创建一个会话，我们用 openSession() 方法来创建。
DefaultSqlSessionFactory ------ openSessionFromDataSource()

这个会话里面，需要包含一个 Executor 用来执行 SQL。Executor 又要指定事务类型和执行器的类型。

所以我们会先从 Configuration 里面拿到 Enviroment，Enviroment 里面就有事务工厂。

1、创建Transaction

属性	产生工厂类	产生事务
JDBC	JdbcTransactionFactory	JdbcTransaction
MANAGED	ManagedTransactionFactory	ManagedTransaction

如果配置的是 JDBC，则会使用 Connection 对象的 commit()、rollback()、close() 管理事务。
如果配置成 MANAGED，会把事务交给容器来管理，比如 JBOSS，Weblogic。因为我们跑的是本地程序，如果配置成 MANAGE 不会有任何事务。
如果是Spring+MyBatis，则没有必要配置，因为我们会直接在 applicationContext.xml 里面配置数据源和事务管理器，覆盖 MyBatis 的配置。

2、创建Executor

我们知道，Executor 的基本类型有三种：SIMPLE、BATCH、REUSE，默认是 SIMPLE（settingsElement()读取默认值），他们都继承了抽象类 BaseExecutor。

为什么要让抽象类实现接口，然后让具体实现类继承抽象类？（模板方法模式）

"定义一个算法的骨架，并允许子类为一个或者多个步骤提供实现。
模板方法使得子类可以在不改变算法结构的情况下，重新定义算法的某些步骤。"

问题：三种类型的区别（通过 update()方法对比）？

SimpleExecutor：每执行一次 update 或 select，就开启一个 Statement 对象，用完立刻关闭 Statement 对象。
ReuseExecutor：执行 update 或 select，以 sql 作为 key 查找 Statement 对象，存在就使用，不存在就创建，用完后，不关闭 Statement 对象，而是放置于 Map 内，供下一次使用。简言之，就是重复使用 Statement 对象。
BatchExecutor：执行 update（没有 select，JDBC 批处理不支持 select），将所有 sql 都添加到批处理中（addBatch()），等待统一执行（executeBatch()），它缓存了多个 Statement 对象，每个 Statement 对象都是 addBatch()完毕后，等待逐一执行executeBatch()批处理。与 JDBC 批处理相同。

如果配置了 cacheEnabled=ture，会用装饰器模式对 executor 进行包装：new CachingExecutor(executor)。
包装完毕后，会执行:

executor=(Executor)interceptorChain.pluginAll(executor);

此处会对 executor 进行包装。

回答了前面的问题：数据源和事务工厂在哪里会用到------创建执行器的时候。

最终返回 DefaultSqlSession，属性包括 Configuration、Executor 对象。

总结：创建会话的过程，我们获得了一个 DefaultSqlSession，里面包含了一个 Executor，它是 SQL 的执行者。

时序图

三、获得Mapper对象

现在我们已经有一个 DefaultSqlSession 了，必须找到 Mapper.xml 里面定义的 Statement ID，才能执行对应的 SQL 语句。

找到 Statement ID 有两种方式：一种是直接调用 session 的方法，在参数里面传入 Statement ID，这种方式属于硬编码，我们没办法知道有多少处调用，修改起来也很麻烦。另一个问题是如果参数传入错误，在编译阶段也是不会报错的，不利于预先发现问题。

Blogblog=(Blog)session.selectOne("com.gupaoedu.mapper.BlogMapper.selectBlogById",1);

所以在 MyBatis 后期的版本提供了第二种方式，就是定义一个接口，然后再调用 Mapper 接口的方法。

由于我们的接口名称跟 Mapper.xml 的 namespace 是对应的，接口的方法跟 statement ID 也都是对应的，所以根据方法就能找到对应的要执行的 SQL。

BlogMapper mapper=session.getMapper(BlogMapper.class);

在这里我们主要研究一下 Mapper 对象是怎么获得的，它的本质是什么。

DefaultSqlSession 的 getMapper()方法，调用了 Configuration 的 getMapper() 方法。

configuration.<T>getMapper()

Configuration 的 getMapper()方法，又调用了 MapperRegistry 的 getMapper() 方法。

mapperRegistry.getMapper()

我们知道，在解析 mapper 标签和 Mapper.xml 的时候已经把接口类型和类型对应的 MapperProxyFactory 放到了一个 Map 中。获取 Mapper 代理对象，实际上是从 Map 中获取对应的工厂类后，调用以下方法创建对象：

MapperProxyFactory.newInstance()

最终通过代理模式返回代理对象：

return (T)Proxy.newProxyInstance(mapperInterface.getClassLoader(),newClass[]
                                 {mapperInterface},mapperProxy);

回答了前面的问题：为什么要保存一个工厂类，它是用来创建代理对象的。
JDK 动态代理和 MyBatis 用到的 JDK 动态代理有什么区别？

JDK 动态代理：

JDK 动态代理代理，在实现了 InvocationHandler 的代理类里面，需要传入一个被代理对象的实现类。

MyBatis 的动态代理：

不需要实现类的原因：我们只需要根据接口类型+方法的名称，就可以找到 Statement ID 了，而唯一要做的一件事情也是这件，所以不需要实现类。在 MapperProxy 里面直接执行逻辑（也就是执行 SQL）就可以。

总结：

获得 Mapper 对象的过程，实质上是获取了一个 MapperProxy 的代理对象。
MapperProxy 中有 sqlSession、mapperInterface、methodCache。

先记下这个问题：在代理类中为什么要持有一个 SqlSession？

时序图

四、执行SQL

Blog blog=mapper.selectBlog(1);

由于所有的 Mapper 都是 MapperProxy 代理对象，所以任意的方法都是执行 MapperProxy 的 invoke() 方法。

问题 1：我们引入 MapperProxy 为了解决什么问题？硬编码和编译时检查问题。它需要做的事情是：根据方法查找 Statement ID 的问题。
问题 2：这里没有实现类，进入到 invoke 方法的时候做了什么事情？它是怎么找到我们要执行的 SQL 的？

我们看一下 invoke()方法：

1、MapperProxy.invoke()

首先判断是否需要去执行 SQL，还是直接执行方法。
Object 本身的方法和 Java 8 中接口的默认方法不需要去执行 SQL。
思考：isDefaultMethod 判断的是什么？写一个什么方法，它会走到这里？
这个是 Java 8 接口中默认方法的示例：

public interface IService{
    default String getName(){
        return"GP";
    }
}

获取缓存
这里加入缓存是为了提升 MapperMethod 的获取速度：

// 获取缓存，保存了方法签名和接口方法的关系
final MapperMethod mapperMethod = cachedMapperMethod(method);

Map 的 computeIfAbsent()方法：只有 key 不存在或者 value 为 null 的时候才调用 mappingFunction()。

2、MapperMethod.execute()

接下来又调用了 mapperMethod 的 execute 方法：

mapperMethod.execute(sqlSession, args);

MapperMethod 里面主要有两个属性，一个是 SqlCommand，一个是 MethodSignature，这两个都是 MapperMethod 的内部类。
另外定义了多个 execute()方法。

在这一步，根据不同的 type 和返回类型：

调用 convertArgsToSqlCommandParam()将参数转换为 SQL 的参数。
调用 sqlSession 的 insert()、update()、delete()、selectOne ()方法，我们以查询为例，会走到 selectOne()方法。

3、DefaultSqlSession.selectOne()

selectOne()最终也是调用了 selectList()。

在 selectList()中，我们先根据 command name（Statement ID）从 Configuration 中拿到 MappedStatement，这个 ms 上面有我们在 xml 中配置的所有属性，包括 id、statementType、sqlSource、useCache、入参、出参等等。

然后执行了 Executor 的 query()方法。

前面我们说到了 Executor 有三种基本类型，同学们还记得是哪几种么？
SIMPLE/REUSE/BATCH，还有一种包装类型，CachingExecutor。
那么在这里到底会选择哪一种执行器呢？
我们要回过头去看看 DefaultSqlSession 在初始化的时候是怎么赋值的，这个就是我们的会话创建过程。

如果启用了二级缓存，就会先调用 CachingExecutor 的 query() 方法，里面有缓存相关的操作，然后才是再调用基本类型的执行器，比如默认的 SimpleExecutor。

在没有开启二级缓存的情况下，先会走到 BaseExecutor 的 query()方法（否则会先走到 CachingExecutor）。

4、BaseExecutor.query()

创建 CacheKey
从 Configuration 中获取 MappedStatement，然后从 BoundSql 中获取 SQL 信息，创建 CacheKey。这个 CacheKey 就是缓存的 Key。

然后再调用另一个 query()方法。

清空本地缓存
queryStack 用于记录查询栈，防止递归查询重复处理缓存。

flushCache=true 的时候，会先清理本地缓存（一级缓存）：clearLocalCache();
如果没有缓存，会从数据库查询：queryFromDatabase()
如果 LocalCacheScope == STATEMENT，会清理本地缓存。

从数据库查询

a) 缓存
先在缓存用占位符占位。执行查询后，移除占位符，放入数据。
b) 查询
执行 Executor 的 doQuery()；默认是 SimpleExecutor。

5、SimpleExecutor.doQuery()

1）创建 StatementHandler

在 configuration.newStatementHandler() 中，new 一个 StatementHandler，先得到 RoutingStatementHandler。

RoutingStatementHandler 里面没有任何的实现，是用来创建基本的 StatementHandler 的。这里会根据 MappedStatement 里面的 statementType 决定 StatementHandler 的类型。默认是 PREPARED （ STATEMENT 、 PREPARED 、CALLABLE）。

switch (ms.getStatementType()) {
    case STATEMENT:
        delegate = new SimpleStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);
        break;
    case PREPARED:
        delegate = new PreparedStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);
        break;
    case CALLABLE:
        delegate = new CallableStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);
        break;
    default:
        throw new ExecutorException("Unknown statement type: " + ms.getStatementType());
}

StatementHandler 里面包含了处理参数的 ParameterHandler 和处理结果集的 ResultSetHandler。
这两个对象都是在上面 new 的时候创建的。

this.parameterHandler = configuration.newParameterHandler(mappedStatement, parameterObject, boundSql);
this.resultSetHandler = configuration.newResultSetHandler(executor, mappedStatement, rowBounds, parameterHandler, resultHandler, boundSql);

这三个对象都是可以被插件拦截的四大对象之一，所以在创建之后都要用拦截器进行包装的方法。

statementHandler = (StatementHandler) interceptorChain.pluginAll(statementHandler);

parameterHandler = (ParameterHandler) interceptorChain.pluginAll(parameterHandler);

resultSetHandler = (ResultSetHandler) interceptorChain.pluginAll(resultSetHandler);

PS：四大对象还有一个是谁？在什么时候创建的？（Executor）

2）创建 Statement

用 new 出来的 StatementHandler 创建 Statement 对象------prepareStatement() 方法对语句进行预编译，处理参数。

handler.parameterize(stmt) ;

3）执行的 StatementHandler 的 query()方法

RoutingStatementHandler 的 query()方法。

delegate 委派，最终执行 PreparedStatementHandler 的 query()方法。

4）执行 PreparedStatement 的 execute()方法

后面就是 JDBC 包中的 PreparedStatement 的执行了。

5）ResultSetHandler 处理结果集

return resultSetHandler.handleResultSets(ps);

问题：怎么把 ResultSet 转换成 List<Object>？

ResultSetHandler 只有一个实现类：DefaultResultSetHandler。也就是执行 DefaultResultSetHandler 的 handleResultSets ()方法。

首先我们会先拿到第一个结果集，如果没有配置一个查询返回多个结果集的情况，一般只有一个结果集。如果下面的这个 while 循环我们也不用，就是执行一次。

然后会调用 handleResultSet()方法。

时序图

【作业】总结一下，MyBatis 里面用到了哪些设计模式？

MyBatis体系结构与工作原理

# MyBatis 的工作流程分析

# MyBatis架构分层与模块划分

# 接口层

# 核心处理层

# 基础支持层

# MyBatis缓存详解

# cache缓存

# 缓存体系结构

# 一级缓存

# 一级缓存（本地缓存）介绍

# 一级缓存验证

# 一级缓存的不足

# 二级缓存

# 二级缓存介绍

# 开启二级缓存的方法

# 二级缓存验证

# 什么时候开启二级缓存？

# 第三方缓存做二级缓存

# MyBatis 源码解读

# 带着问题去看源码

# 一、配置解析过程

# XMLConfigBuilder

# propertiesElement()

# settingsAsProperties()

# loadCustomVfs(settings)

# loadCustomLogImpl(settings)

# typeAliasesElement()

# pluginElement()

# objectFactoryElement()、objectWrapperFactoryElement()

# reflectorFactoryElement()

# settingsElement(settings)

# environmentsElement()

# databaseIdProviderElement()

# typeHandlerElement()

# mapperElement()

# 总结

# 二、会话创建过程

# 1、创建Transaction

# 2、创建Executor

# 三、获得Mapper对象

# 四、执行SQL

# 1、MapperProxy.invoke()

# 2、MapperMethod.execute()

# 3、DefaultSqlSession.selectOne()

# 4、BaseExecutor.query()

# 5、SimpleExecutor.doQuery()

# 1）创建 StatementHandler

# 2）创建 Statement

# 3）执行的 StatementHandler 的 query()方法

# 4）执行 PreparedStatement 的 execute()方法

# 5）ResultSetHandler 处理结果集

MyBatis 的工作流程分析

MyBatis架构分层与模块划分

接口层

核心处理层

基础支持层

MyBatis缓存详解

cache缓存

缓存体系结构

一级缓存

一级缓存（本地缓存）介绍

一级缓存验证

一级缓存的不足

二级缓存

二级缓存介绍

开启二级缓存的方法

二级缓存验证

什么时候开启二级缓存？

第三方缓存做二级缓存

MyBatis 源码解读

带着问题去看源码

一、配置解析过程

XMLConfigBuilder

propertiesElement()

settingsAsProperties()

loadCustomVfs(settings)

loadCustomLogImpl(settings)

typeAliasesElement()

pluginElement()

objectFactoryElement()、objectWrapperFactoryElement()

reflectorFactoryElement()

settingsElement(settings)

environmentsElement()

databaseIdProviderElement()

typeHandlerElement()

mapperElement()

总结

二、会话创建过程

1、创建Transaction

2、创建Executor

三、获得Mapper对象

四、执行SQL

1、MapperProxy.invoke()

2、MapperMethod.execute()

3、DefaultSqlSession.selectOne()

4、BaseExecutor.query()

5、SimpleExecutor.doQuery()

1）创建 StatementHandler

2）创建 Statement

3）执行的 StatementHandler 的 query()方法

4）执行 PreparedStatement 的 execute()方法

5）ResultSetHandler 处理结果集
