Spring Cloud Sleuth

基础

Google Dapper

Spring Cloud Sleuth 使用

项目名称 spring-cloud-sleuth-demo

  1. 引入 maven 依赖

    <dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

  2. 自定义 web

    @RestController
public class DemoController {

    private Logger logger = LoggerFactory.getLogger(getClass());

    @GetMapping("/hello")
    public String hello() {
        String result = "hello, world";
        logger.info("{} hello() : {}", getClass().getSimpleName(), result);
        return result;
    }
}

  3. application.properties 配置

    # 应用名
spring.application.name=spring-cloud-sleuth

  4. 访问 http://localhost:8080/hello 日志变化

    1570538564196

日志发生的变化

当应用ClassPath 下存在org.springframework.cloud:spring-cloud-starter-sleuth时候，日志会发生调整。

整体流程

spring-cloud-starter-sleuth 会自动装配一个名为TraceFilter 组件（在 Spring WebMVC DispatcherServlet 之前），它会增加一些 slf4j MDC

MDCopen in new window : Mapped Diagnostic Context

org.springframework.cloud:spring-cloud-starter-sleuth 会调整当前日志系统（slf4j）的 MDC Slf4jSpanLogger#logContinuedSpan(Span):

	@Override
	public void logContinuedSpan(Span span) {
		MDC.put(Span.SPAN_ID_NAME, Span.idToHex(span.getSpanId()));
		MDC.put(Span.TRACE_ID_NAME, span.traceIdString());
		MDC.put(Span.SPAN_EXPORT_NAME, String.valueOf(span.isExportable()));
		setParentIdIfPresent(span);
		log("Continued span: {}", span);
	}

Spring Cloud Zipkin 使用

https://zipkin.io/

  1. 引入 maven 依赖

    <!-- Zipkin 服务器 -->
<dependency>
    <groupId>io.zipkin.java</groupId>
    <artifactId>zipkin-server</artifactId>
    <version>2.11.9</version>
</dependency>
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
    <version>2.1.4.RELEASE</version>
</dependency>
<!-- Zipkin UI -->
<dependency>
    <groupId>io.zipkin.java</groupId>
    <artifactId>zipkin-autoconfigure-ui</artifactId>
    <version>2.11.9</version>
</dependency>

  2. 激活 zipkin 服务器

    @SpringBootApplication
@EnableZipkinServer
public class SpringCloudZipkinDemoApplication {

    public static void main(String[] args) {
        SpringApplication.run(SpringCloudZipkinDemoApplication.class, args);
    }

}

  3. application.properties 配置

    spring.application.name=spring-cloud-zipkin-server
server.port=23456

  4. 浏览器访问 http://localhost:23456

    1570538917015

Zipkin 整合 sleuth

修改 spring-cloud-sleuth-demo

HTTP 收集（HTTP 调用）

  1. 引入 zipkin 依赖

    <dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
    <version>2.1.4.RELEASE</version>
</dependency>

  2. 修改 application.properties 配置

    添加 zipkin 服务器配置

    ## Zipkin 服务器配置
zipkin.server.host=localhost
zipkin.server.port=23456
# 增加 zipkin 服务器地址
spring.zipkin.base-url=\
  http://${zipkin.server.host}:${zipkin.server.port}/

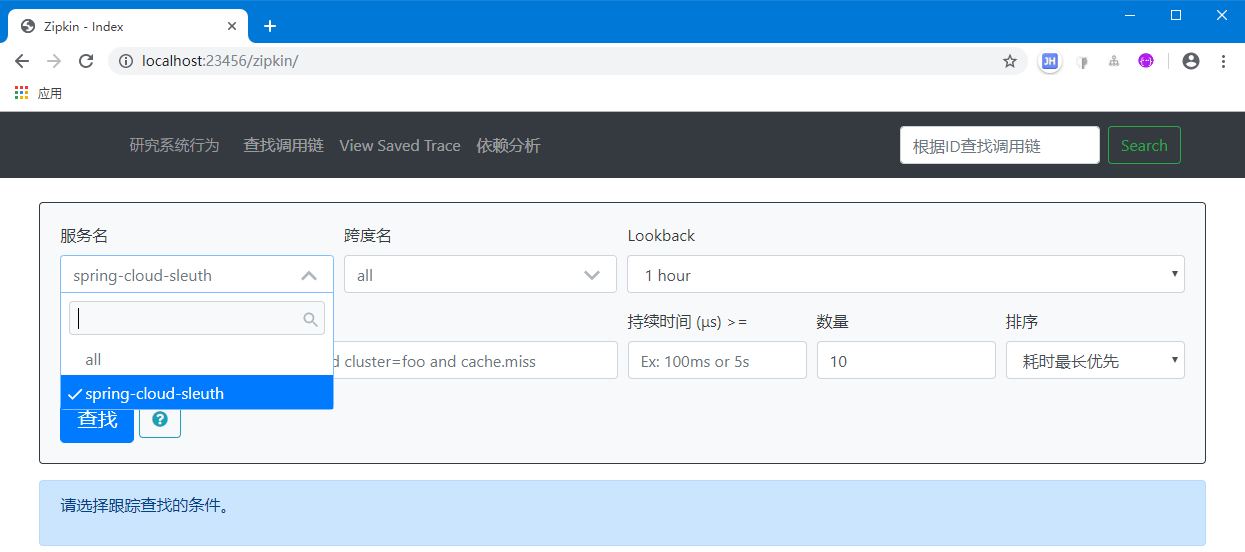

  3. 浏览器查看

    先刷新几遍 http://localhost:8080/hello，然后再到 http://localhost:23456 去查看，可以发现 zipkin 中已有有了 spring-cloud-seluth 服务

    1570540050284

Zipkin 整合Spring Cloud服务

201910071724319761

端口信息

spring-cloud-zuul 端口：7070

person-client 端口：8080

person-service 端口：9090

Eureka Server 端口：12345

Zipkin Server 端口：23456

启动各项服务

  1. spring-cloud-zipkin-demo
  2. spring-cloud-feign-eureka
  3. spring-cloud-zuul-config-server
  4. spring-cloud-feign-demo/person-service
  5. spring-cloud-feign-demo/person-client
  6. spring-cloud-zuul-demo

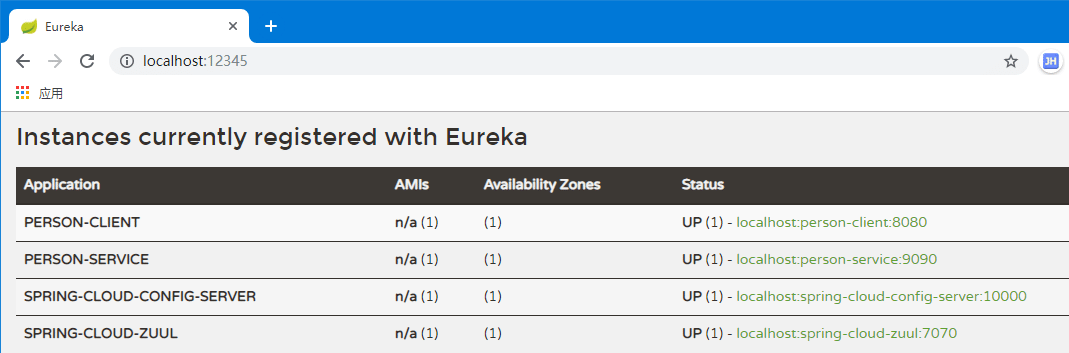

注册到 eureka 上的各项服务

1570541267284

Sleuth 整合 eureka

spring-cloud-sleuth-demo 改造

  1. 增加 Eureka 客户端依赖

    <dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
</dependency>

  2. 激活 Eureka 客户端

    @SpringBootApplication
@EnableDiscoveryClient
public class SpringCloudSleuthDemoApplication {

    public static void main(String[] args) {
        SpringApplication.run(SpringCloudSleuthDemoApplication.class, args);
    }

    // 配置 负载均衡
    @LoadBalanced
    @Bean
    public RestTemplate restTemplate() {
        return new RestTemplate();
    }
}

  3. 增加 eureka 配置，同时调整端口为 6060，避免冲突

    server.port=6060
eureka.client.service-url.defaultZone=\
  http://localhost:12345/eureka

  4. 在 controller 中调用，调整代码连接 spring-cloud-zuul

    调用链路：spring-cloud-sleuth->zuul->person-client->person-service

    @RestController
public class DemoController {

    private final Logger logger = LoggerFactory.getLogger(getClass());

    private final RestTemplate restTemplate;

    @Autowired
    public DemoController(RestTemplate restTemplate) {
        this.restTemplate = restTemplate;
    }

    @GetMapping("/hello")
    public String hello() {
        String result = "hello, world";
        logger.info("{} hello() : {}", getClass().getSimpleName(), result);
        return result;
    }

    /**
     * 完整的调用链路
     * spring-cloud-sleuth
     * ->zuul
     * ->person-client
     * ->person-service
     */
    @GetMapping("/to/zuul/person-client/person/find/all")
    public Object toZuul() {
        // spring-cloud-zuul: 7070
        logger.info("spring-cloud-sleuth#toZuul");
        String url = "http://spring-cloud-zuul/person-client/person/find/all";
        return restTemplate.getForObject(url, Object.class);
    }
}

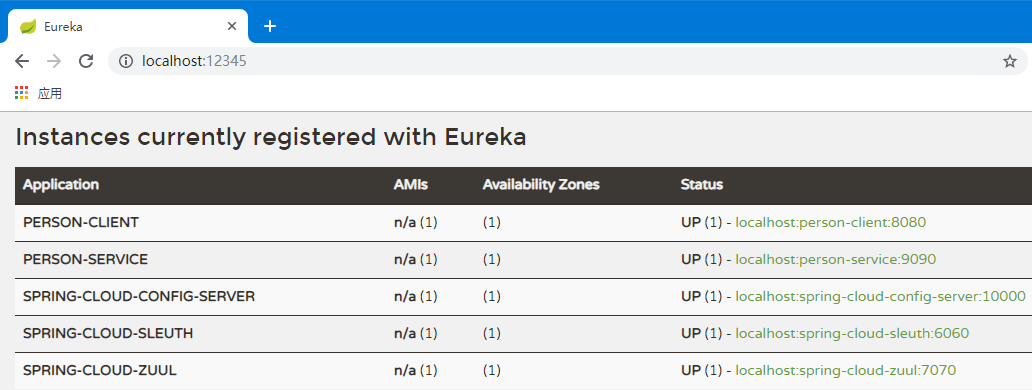

  5. eureka 注册成功

    1570541429118

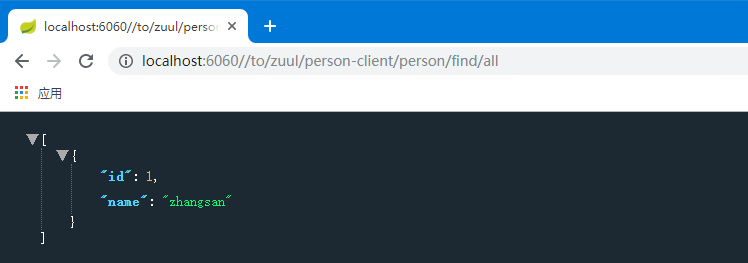

  6. 测试结果

    http://localhost:6060//to/zuul/person-client/person/find/all

    1570543603325

Zipkin 整合其他服务

  • 涉及服务

    • spring-cloud-zuul
    • person-client
    • person-service

  • 整合步骤

    • 添加 maven 依赖

      <dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
    <version>2.1.4.RELEASE</version>
</dependency>

    • 配置 zipkin 服务地址

      ## Zipkin 服务器配置
zipkin.server.host = localhost
zipkin.server.port = 23456

## 增加 ZipKin 服务器地址
spring.zipkin.base-url = \
  http://${zipkin.server.host}:${zipkin.server.port}/

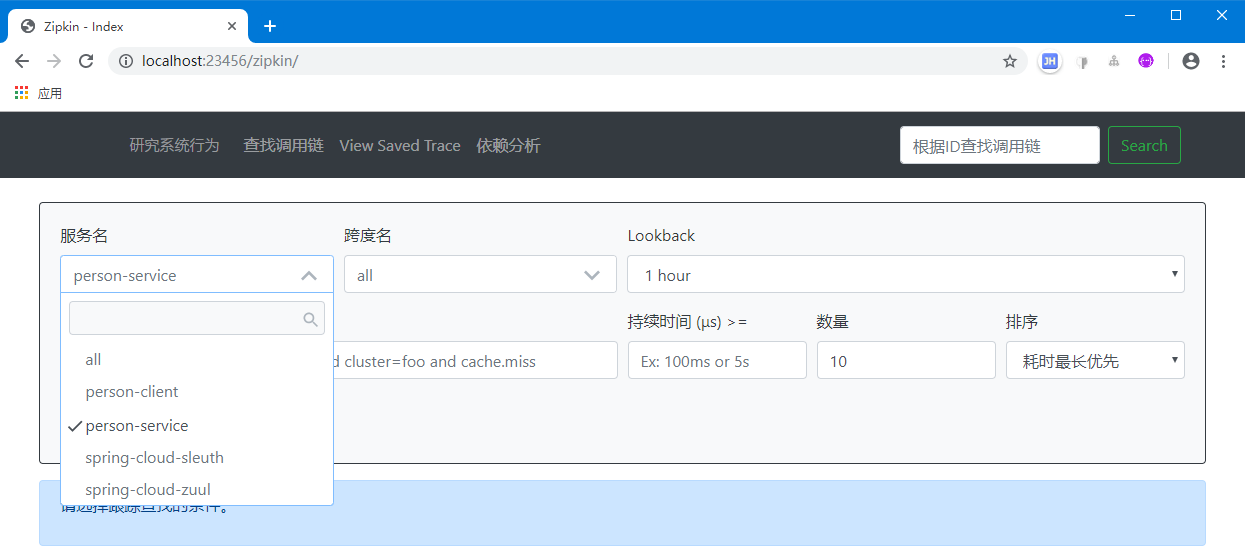

  • 整合结果

    1570543716279

  • 完整调用链路

    1570619821932

Spring Cloud Stream 收集（消息）

调整spring-cloud-zipkin-server 通过 Stream 来收集
增加 Maven 依赖
<!-- Zipkin 服务器通过Stream 收集跟踪信息 -->
<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-sleuth-zipkin-stream</artifactId>
</dependency>
<!-- 使用 Kafka 作为 Stream 服务器 -->
<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-stream-binder-kafka</artifactId>
</dependency>
激活 Zipkin Stream
package com.gupao.springcloudzipkinserverdemo;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.sleuth.zipkin.stream.EnableZipkinStreamServer;
import zipkin.server.EnableZipkinServer;

@SpringBootApplication
//@EnableZipkinServer
@EnableZipkinStreamServer
public class SpringCloudZipkinServerDemoApplication {

	public static void main(String[] args) {
		SpringApplication.run(SpringCloudZipkinServerDemoApplication.class, args);
	}
}
启动 Zookeeper
启动 Kafka 服务器
启动spring-cloud-zipkin-server
调整 spring-cloud-zuul
增加依赖
<!-- 添加 sleuth Stream 收集方式 -->
<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-sleuth-stream</artifactId>
</dependency>
<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>
<!-- Kafka Binder -->
<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-stream-binder-kafka</artifactId>
</dependency>

注意把前面 HTTP 上报URL配置注释：

### 增加 ZipKin 服务器地址
#spring.zipkin.base-url = \
#  http://${zipkin.server.host}:${zipkin.server.port}/

问答部分

  • 只有第一个被访问的应用的pom引用了spring-cloud-starter-sleuth包么？后面的应用spanid是怎么生成的？上报是汇集到一起上报么?

    答：每个应用都需要依赖spring-cloud-starter-sleuth。SpanId 是当前应用生成的，Trace ID 是有上个应用传递过来（Spring Cloud 通过请求头Headers）

  • sleuth配合zipkin主要解决的是分布式系统下的请求的链路跟踪，这么理解没错吧？

    答：可以这么理解，问题排查、性能、调用链路跟踪

  • sleuth 与 eureka 没关联吧？

    答：没有直接关系，Sleuth 可以利用 Eureka 做服务发现

  • 生产上类sleuth的log日志应该看哪些资料？opentsdb，也有调用链路等相关信息么？

    答：OpenTsdb 主要是存储 JSON 格式，存放Metrics 信息

  • 排查问题是根据traceid来查找有所日志吧

    答：可以通过TraceId 查找调用链路，通过 Span Id 定位在什么环节

  • 整合显示是sleuth做的，zipkin用来收集信息对吧？

    答：zipkin 是一种用整合方式

  • 问个题外话，两个系统对接需要通过json进行数据传输，但是两个系统之间的json数据格式是不同的，有没有好一点的开源项目可以解决这个问题，类似xslt转换xml的方式。

    答：A -> B, data1 , B -> A data2， 接受方使用Map。JSON Path

    {"id":1,
	abc:{
		"name":"xiaomage",
      	 "age":32
	}
}
