源码分析

soulballad约 3273 字大约 11 分钟

1. Spring

1.1 IOC

$\color{red}{POPPIRMEOLFFDCR}$

//1、调用容器准备刷新的方法，获取容器的当时时间，同时给容器设置同步标识
prepareRefresh();
//2、告诉子类启动 refreshBeanFactory()方法，Bean 定义资源文件的载入从子类的refreshBeanFactory()方法启动
obtainFreshBeanFactory();
    refreshBeanFactory()
    loadBeanDefinitions()
        doLoadBeanDefinitions()
        registerBeanDefinitions()
        doRegisterBeanDefinitions()
        beanDefinitionMap()
//3、为 BeanFactory 配置容器特性，例如类加载器、事件处理器等
prepareBeanFactory(beanFactory);
//4、为容器的某些子类指定特殊的 BeanPost 事件处理器
postProcessBeanFactory(beanFactory);
//5、调用所有注册的 BeanFactoryPostProcessor 的 Bean
invokeBeanFactoryPostProcessors(beanFactory);
//6、为 BeanFactory 注册 BeanPost 事件处理器.
registerBeanPostProcessors(beanFactory);
//7、初始化信息源，和国际化相关.
initMessageSource();
//8、初始化容器事件传播器.
initApplicationEventMulticaster();
//9、调用子类的某些特殊 Bean 初始化方法
onRefresh();
//10、为事件传播器注册事件监听器.
registerListeners();
//11、初始化所有剩余的单例 Bean
finishBeanFactoryInitialization(beanFactory);
//12、初始化容器的生命周期事件处理器，并发布容器的生命周期事件
finishRefresh();
//13、销毁已创建的 Bean
destroyBeans();
//14、取消 refresh 操作，重置容器的同步标识.
cancelRefresh(ex);
//15、重设公共缓存
resetCommonCaches();

1.2 DI

$\color{red}{GDCDCAIPASS}$

// 获取 IOC 容器中指定名称的Bean
getBean()
// doGetBean 才是真正向 IOC 容器获取被管理 Bean 的过程
doGetBean()
    // 创建一个指定 Bean 实例对象，如果有父级继承，则合并子类和父类的定义
    createBean()
    // 真正创建 Bean 的方法
    doCreateBean()
        // 创建bean的实例对象
        createBeanInstance()
            // 配置了自动装配属性，使用容器的自动装配实例化
            autowireConstructor(beanName, mbd, null, null);
            // 使用默认的无参构造方法实例化
            instantiateBean()
        // 将 Bean 实例对象封装，并且 Bean 定义中配置的属性值赋值给实例对象
        populateBean()
            // 对属性进行注入
            applyPropertyValues()
            // 为实例化对象设置属性值
            setPropertyValues()
            // 实现属性依赖注入功能
            setPropertyValue()
                processLocalProperty()
                setValue()

1.3 AOP

$\color{red}{PIFAWGC}$

populateBean()
initializeBean()
applyBeanPostProcessorsAfterInitialization()
    AbstractAutoProxyCreator()
        wrapIfNecessary()
            getAdvicesAndAdvisorsForBean()
            createProxy()
                createAopProxy()

1.4 MVC

$\color{red}{MLTMAETVM + DPGHAHIPR}$

// 初始化：
init->initServletBean->initWebApplicationContext->onRefresh->initStrategies
    initMultipartResolver
    initLocaleResolver
    initThemeResolver
    initHandlerMappings
    initHandlerAdapters
    initHandlerExceptionResolvers
    initRequestToViewNameTranslator
    initViewResolvers
    initFlashMapManager
// 运行:
doService->doDispatch
    getHandler
    getHandlerAdapter
    handle
        handleInternal
        invokeHandlerMethod
    processDipatchResult
        render

2. Mybatis

$\color{red}{micpmsleqfdghpqph}$

// 配置解析：
SqlSessionFactoryBuilder#build->new XMLConfigBuilder->parser.parse()
    ->propertiesElement
    ->settingsAsProperties(settings)
    ->loadCustomVfs(settings)
    ->settingsElement
    ->loadCustomLogImpl
    ->typeAliasesElement
    ->pluginElement
    ->objectFactoryElement
    ->environmentsElement
    ->databaseIdProviderElement
    ->typeHandlerElement
    ->mapperElement
    ->build()
    ->new DefaultSqlSessionFactory
// 会话创建：
DefaultSqlSessionFactory#openSession
    ->openSessionFromDataSource
    ->executorType
    ->configuration.newExecutor
    ->new DefaultSqlSession
// 获得Mapper：
DefaultSqlSession#getMapper
    ->configuration.getMapper
    ->mapperRegistry.getMapper
    ->mapperProxyFactory.newInstance
    ->mapperProxy
// 执行SQL：
MapperProxy#invoke
    ->cachedInvoker(method).invoke
    ->PlainMethodInvoker#invoke
    ->mapperMethod.execute
    ->sqlSession.selectOne
    ->selectList
    ->executor.query
    ->query
    ->queryFromDatabase
    ->doQuery
    ->getConnection
    ->handler.prepare
    ->handler.query
    ->ps.execute
    ->resultSetHandler.handleResultSets

3. Zookeeper

3.1 Leader选举

流程分析说明：

每台服务器启动时都会启动一个QuorumCnxManager--Server Socket,负责服务器之间的Leader选举过程。
内部维护几个队列，每个队列又是按SID分组的队列集合
- recvQueue: 选票接收队列
- queueSendMap: 待发送的消息，内部按SID为每台机器分配了一个单独队列，保证互补影响
- sendWorkerMap: 负责消息发送，也按SID进行了分组
- lastMesageSent: 最近发送的消息，按SID进行分组
建立连接, 集群中机器需要进行两两连接，规则"只允许SID大的机器主动和其它机器进行连接，否则断开连接"来防止重复连接
当服务器检测到当前服务器状态变成LOOKING时，就会触发leader选举
0. 如果已存在leader，则发送选票后会被告知leader的信息，直接连接即可，不需要进行后续步骤
1. 自增选举轮次，在FastLeaderElection实现中有一个logicalclock属性，用来标识当前Leader选举轮次，ZK规定所有投票必须
  在同一个轮次，server开始新一轮投票前会进行自增操作。
2. 初始化选票(第一次先投票给自己)，参照前面的Vote结构
3. 发送初始化选票
4. zk从reeviveQueue接收外部投票
  如果zk发现自己无法获得任何投票，则马上检查是否与其他zk保持了有效连接，无则建立，并再次发送自己当前的内部投票
5. 判断选举轮次(接收到的外部投票)
  - I). 外部投票轮次大于内部投票立即更新自己的选举轮次(logicalclock),并清空已收到的所有投票，然后使用初始化的投票来PK(第6步)
    是否变更内部投票，最终再将内部投票发送出去。
  - II). 外部投票的轮次小于内部投票，zk直接忽略该投票，不做任何处理，返回步骤4
  - III). 内外部轮次一致开始选票PK
6. 选票PK: 比较顺序从先到后依次是轮次 > ZXID > SID ,3种比较都是 "外部大于内部，则进行投票变更”
7. 投票变更: 用外部投票的信息覆盖内部投票，变更完成后，再次将这个投票信息发送出去
8. 选票归档: 无论是否进行了选票变更，都会将刚刚收到的那份外部投票放入选票集合"recvset"中，recvset内部按SID存在本轮次收到的所有外部投票
9. 统计投票: 完成选票归档以后，就开始统计投票。如果确定已经有超过半数的服务器认可了该内部投票，则终止投票。
  否则返回步骤4.
10. 如果可以终止投票(再等待200ms来确定是否有更优的投票)，则更新服务器状态
  首先判断投票选出的Leader是否是自己，然后更具情况更新自己状态为LEADING/FOLLOWING/OBSERVING
11. 选出Leader后，所有learner向leader发送LEARNERINFO消息，等待超过半数的learner连接完成后(取他们最大的epoch当做leader的epoch值)
12. leader向learner发送LEADERINFO消息，learner从中解析出epoch和ZXID,然后向Leader反馈一个ACKEPOCH
13. Leader接收到该Learner的ACK后就开始与其进入”数据同步“环节

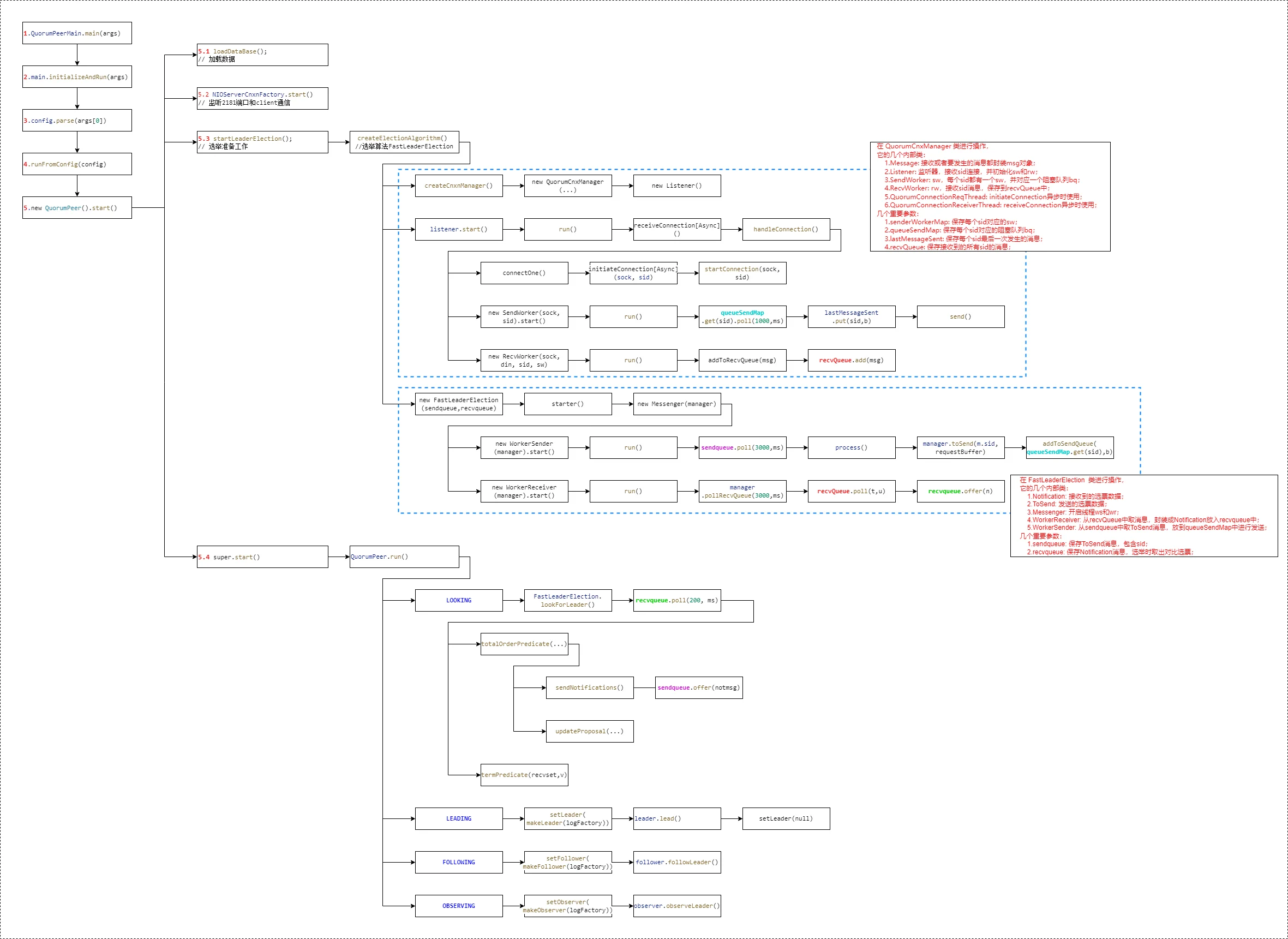

代码分析：

QuorumPeerMain.main(args)->main.initializeAndRun(args)->config.parse(args[0])->runFromConfig(config)->new QuorumPeer().start()->
    loadDataBase(); // 加载数据
    NIOServerCnxnFactory.start(); // 监听2181端口，用来和client通信
    startLeaderElection(); // 选举准备工作
        createElectionAlgorithm() // 选举算法 FastLeaderElection
            createCnxnManager()->new QuorumCnxManager(recvQueue, queueSendMap, lastMessageSent)->new Listener()
            listener.start()->run()->receiveConnection[Async]()->handleConnection()
                ->connectOne()->initiateConnection[Async](sock, sid)->startConnection(sock, sid)
                ->new SendWorker(sock, sid).start()->run()->queueSendMap.get(sid).poll(1000,ms)->lastMessageSent.put(sid,b)->send()
                ->new RecvWorker(sock, din, sid, sw).start()->run()->addToRecvQueue(msg)->recvQueue.add(msg)
            new FastLeaderElection(sendqueue,recvqueue)->starter()->new Messenger(manager)
                ->new WorkerSender(manager).start()->run()->sendqueue.poll(3000,ms)->process()->manager.toSend(m.sid, requestBuffer)->addToSendQueue(queueSendMap.get(sid),b)
                ->new WorkerReceiver(manager).start()->run()->manager.pollRecvQueue(3000,ms)->recvQueue.poll(t,u)->recvqueue.offer(n);
    super.start()->QuorumPeer.run() // 开始选举
                ->LOOKING->FastLeaderElection.lookForLeader()->recvqueue.poll(200, ms)->totalOrderPredicate(...)->updateProposal(...)
                    ->sendNotifications()->sendqueue.offer(notmsg)
                    ->termPredicate(recvset,v)
                ->LEADING->setLeader(makeLeader(logFactory))->leader.lead()->setLeader(null)
                ->FOLLOWING->setFollower(makeFollower(logFactory))->follower.followLeader()
                ->OBSERVING->setObserver(makeObserver(logFactory))->observer.observeLeader()

在 QuorumCnxManager 类
它的几个内部类：
Message: 接收或者要发生的消息都封装msg对象；
Listener: 监听器，接收sid连接，并初始化sw和rw；
SendWorker: sw，每个sid都有一个sw，并对应一个阻塞队列bq；
RecvWorker: rw，接收sid消息，保存到recvQueue中；
QuorumConnectionReqThread: initiateConnection异步时使用；
QuorumConnectionReceiverThread: receiveConnection异步时使用；
几个重要参数：
senderWorkerMap: 保存每个sid对应的sw；
queueSendMap: 保存每个sid对应的阻塞队列bq；
lastMessageSent: 保存每个sid最后一次发生的消息；
recvQueue: 保存接收到的所有sid的消息；

在 FastLeaderElection 类
它的几个内部类：
Notification: 接收到的选票数据；
ToSend: 发送的选票数据；
Messenger: 开启线程ws和wr；
WorkerReceiver: 从recvQueue中取消息，封装成Notification放入recvqueue中；
WorkerSender: 从sendqueue中取消息，放到queueSendMap中进行发送；
几个重要参数：
sendqueue: 保存ToSend消息，包含sid；
recvqueue: 保存Notification消息，选举时取出对比选票；

3.2 watcher监听

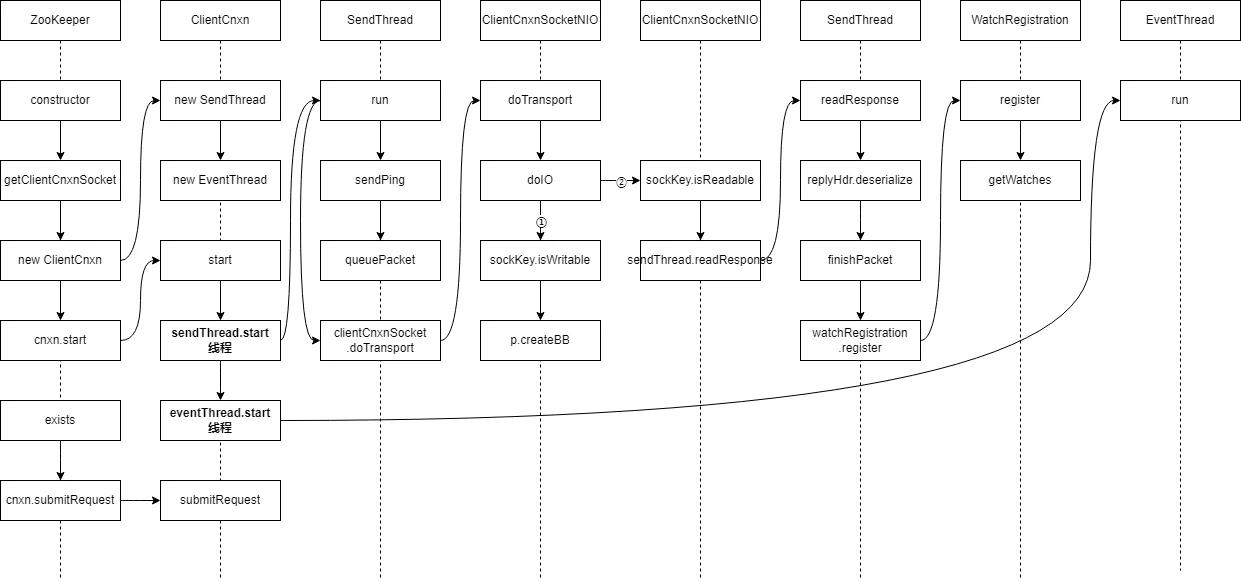

Zookeeper中Watcher客户端注册原理

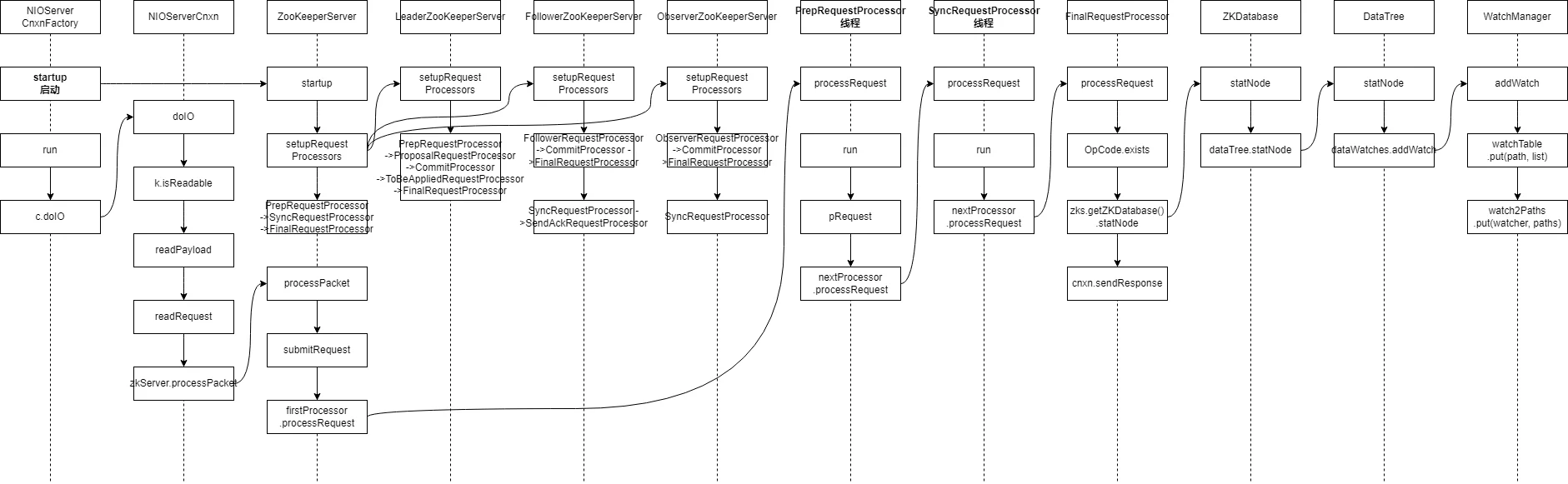

Zookeeper中Watcher服务端处理原理

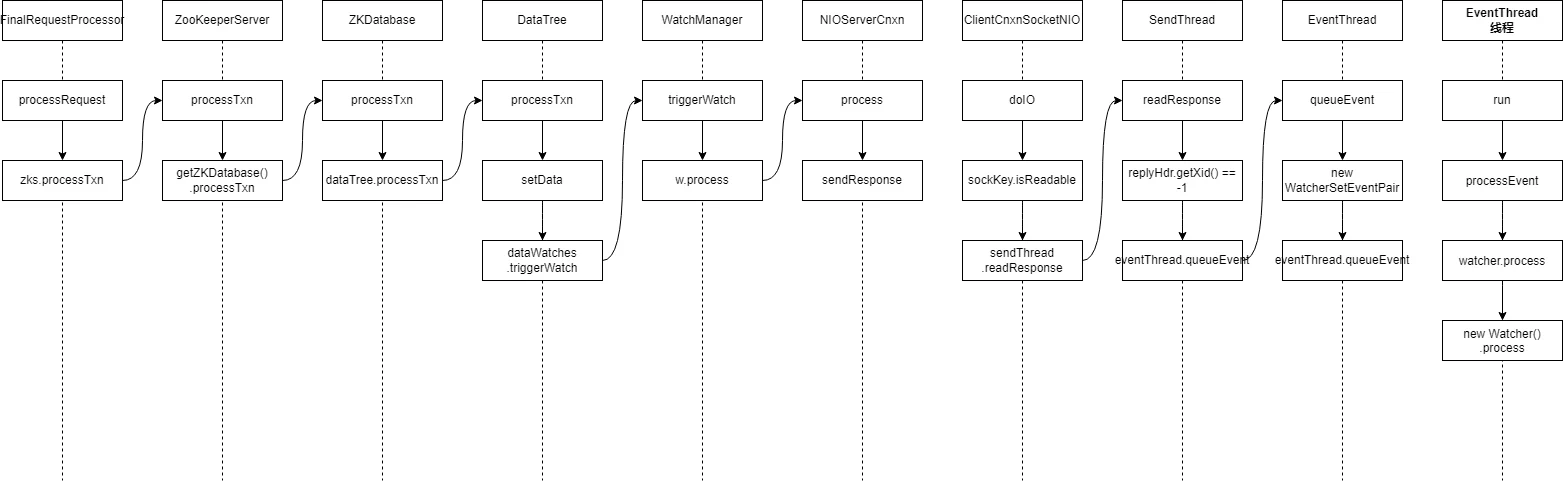

Zookeeper中Watcher客户端回调原理

4. SpringBoot

$\color{red}{clpcbcfpfac}$

public ConfigurableApplicationContext run(String... args) {
    StopWatch stopWatch = new StopWatch();
    stopWatch.start();
    ConfigurableApplicationContext context = null;
    Collection<SpringBootExceptionReporter> exceptionReporters = new ArrayList<>();
    // 设置 “java.awt.headless” 属性
    configureHeadlessProperty();
    // 使用 SpringFactoryLoader 获取 SpringApplicationRunListener 实例的 listeners
    SpringApplicationRunListeners listeners = getRunListeners(args);
    // 逐个启动 SpringApplicationRunListener，应用开始启动事件
    listeners.starting();
    try {
        ApplicationArguments applicationArguments = new DefaultApplicationArguments(args);
        // 获取 Environment，根据 webType 获取不同类型；并配置 propertySource 和 profiles
        ConfigurableEnvironment environment = prepareEnvironment(listeners, applicationArguments);
        configureIgnoreBeanInfo(environment);
        // 打印 banner
        Banner printedBanner = printBanner(environment);
        // 创建 spring 应用上下文，类型和 webType 有关
        context = createApplicationContext();
        // 使用 SpringFactoryLoader 获取 SpringBootExceptionReporter 实例的 exceptionReporters
        exceptionReporters = getSpringFactoriesInstances(SpringBootExceptionReporter.class, new Class[] { ConfigurableApplicationContext.class }, context);
        // 上下文预处理，spring boot
        prepareContext(context, environment, listeners, applicationArguments, printedBanner);
        // 刷新上下文，spring context
        refreshContext(context);
        // 上下文后置处理，暂为空
        afterRefresh(context, applicationArguments);
        stopWatch.stop();
        if (this.logStartupInfo) {
            new StartupInfoLogger(this.mainApplicationClass).logStarted(getApplicationLog(), stopWatch);
        }
        // listeners 启动完成事件
        listeners.started(context);
        // 触发 ApplicationRunner 和 CommandLineRunner
        callRunners(context, applicationArguments);
    }
    catch (Throwable ex) {
        handleRunFailure(context, ex, exceptionReporters, listeners);
        throw new IllegalStateException(ex);
    }

    try {
        // 引用运行事件，开始监听
        listeners.running(context);
    }
    catch (Throwable ex) {
        handleRunFailure(context, ex, exceptionReporters, null);
        throw new IllegalStateException(ex);
    }
    return context;
}

5. Nacos

5.1 Config

swcmlrelecsb

S(server)W(ClientWorker)C(checkConfigInfo/checkLocalConfig)M(checkListenerMd5)L(listener.receiveConfigInfo)R(NacosContextRefresher)E(RefershEvent)L(RefreshEventListener)E(Environment)C(ConfigurationProperties)S(RefreshScope)B(Bean)

在nacos上修改配置。
nacos客户端中ClientWorker会每隔10ms异步读取一次配置中心文件md5值 checkConfigInfo->checkLocalConfig。
和本地md5值比较，有变化的从服务器拉取 checkListenerMd5 。
将文件保存/缓存到本地。
通知NacosContextRefresher配置文件有变化 listener.receiveConfigInfo。
NacosContextRefresher判断是否需要更新配置 registerNacosListener。
发送事件通知ContextRefresher去更新 RefreshEvent。
这里是更新配置的关键步骤 RefreshEventListener->ContextRefresher.refresh。
准备一份before配置，然后通过构建新的Environment的方式拿到新的配置，接着比较变化，得到有变化的keys builder.run(重载容器)。
构建Environment时会去读取配置文件，文件优先读本地，如果本地没有通过Http请求服务商。
构建NacosPropertiesSource，并重新生成ConfigurationProperties对象。
通知RefreshScope去更新。
销毁scope='refresh'的bean。
通知bean容器去构建新的bean（懒加载）。
将属性（@Value注解）注入到新的bean。

5.2 Registry

服务注册 craosnrnbs

AutoServiceRegistrationAutoConfiguration -> AutoServiceRegistration -> AbstractAutoServiceRegistration -> onApplicationEvent -> bind -> start -> register -> serviceRegistry.register -> NacosAutoServiceRegistration
ServiceRegistry -> NacosServiceRegistry -> register -> namingService.registerInstance -> beatReactor.addBeatInfo -> serverProxy.registerService

流程说明

通过自动装配加载 AutoServiceRegistrationAutoConfiguration，其中注入了 AutoServiceRegistration 实例
实际注入的为 AutoServiceRegistration 实现类 NacosAutoServiceRegistration，它继承抽象类 AbstractAutoServiceRegistration
AbstractAutoServiceRegistration 实现了 ApplicationListener 接口，并且传入了 WebServerInitializedEvent 作为泛型
在 onApplicationEvent 方法中，调用 register 方法进行服务注册，最终调用的是 namingService.registerInstance
注册过程中，主要做了2件事：
- 1.通过 beatReactor.addBeatInfo 检测心跳，每5s一次，请求地址 /nacos/v1/ns/instance/beat
- 2.通过 serverProxy.registerService 注册服务，请求地址 /nacos/v1/ns/instance

服务发现 ngshsuf

NacosServerList.getServers -> namingService.selectInstances -> hostReactor.getServiceInfo -> serviceInfoMap -> updatingMap -> futureMap

以调用远程接口（OpenFeign）为例，当执行远程调用时，需要经过服务发现的过程。
服务发现先执行NacosServerList类中的getServers()方法，根据远程调用接口上@FeignClient中的属性作为serviceId传入NacosNamingService.selectInstances()方法中进行调用。
根据subscribe的值来决定服务是从本地注册列表中获取还是从Nacos服务端中获取。
以本地注册列表为例，通过调用HostReactor.getServiceInfo()来获取服务的信息(serviceInfo)，Nacos本地注册列表由3个Map来共同维护。
- 本地Map–>serviceInfoMap，
- 更新Map–>updatingMap
- 异步更新结果Map–>futureMap,
- 最终的结果从serviceInfoMap当中获取。
HostReactor.getServiceInfo()方法通过this.scheduleUpdateIfAbsent() 方法和updateServiceNow()方法实现服务的定时更新和立刻更新。
而对于scheduleUpdateIfAbsent()方法，则通过线程池来进行异步的更新，将回调的结果(Future)保存到futureMap中，并且发生提交线程任务时，还负责更新本地注册列表中的数据。

6. hystrix

ACEQ断资超M

HystrixCommandAspect -> HystrixCommand -> execute(同步)/queue(异步) -> 判断断路器开关是否打开
断路器打开 -> getFallback
断路器关闭 -> 判断线程池/信号量资源是否已满 ->
资源满了 -> getFallback
资源未满 -> run -> 是否超时
-> 超时 -> getFallback
-> 成功 -> 报告Metrics(Metrics中的数据包括执行成功、超时、失败等情况，Hystrix会计算一个是失败率，当失败率超过阈值后则会打开断路器。)

7. feign

调用流程： EFJRFSC

@FeignClient -> JDK Proxy动态代理 -> ReflectiveFeign.FeignInvocationHandler -> SynchronousMethodHandler -> feign.Client

从源码的角度上说明 Feign 的底层原理：

通过 @EnableFeignCleints 注解启动 Feign Starter 组件
Feign Starter 在项目启动过程中注册全局配置，扫描包下所有的 @FeignClient 接口类，并进行注册 IOC 容器
@FeignClient 接口类被注入时，通过 FactoryBean#getObject 返回动态代理类
接口被调用时被动态代理类逻辑拦截，将 @FeignClient 请求信息通过编码器生成 Request
交由 Ribbon 进行负载均衡，挑选出一个健康的 Server 实例
继而通过 Client 携带 Request 调用远端服务返回请求响应
通过解码器生成 Response 返回客户端，将信息流解析成为接口返回数据

源码分析

# 1. Spring

# 1.1 IOC

# 1.2 DI

# 1.3 AOP

# 1.4 MVC

# 2. Mybatis

# 3. Zookeeper

# 3.1 Leader选举

# 3.2 watcher监听

# 4. SpringBoot

# 5. Nacos

# 5.1 Config

# 5.2 Registry

# 6. hystrix

# 7. feign
